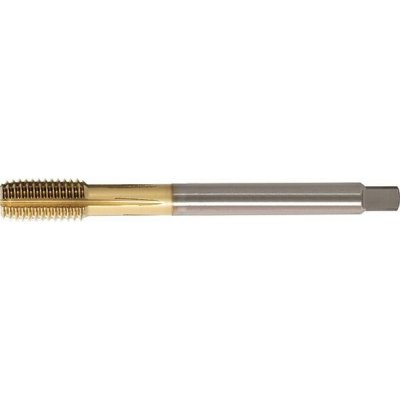

FORMAT Tvářecí závitník din371 tin tvar c 6gx m3 format

Strojní tvářecí závitníky. Závit M3; stoupání 0,5 mm; celková délka 56 mm. TiN; tolerance 6GX; DIN 371; s vyztuženou stopkou. Pro běžné metrické závity dle DIN 13. M3Rozměr závitu 0,5 mmStoupání 56 mmCelková délka 3,5 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM3Stoupání0,5 mmCelková délka56 mmO stopky3,5 mmČtyřhran stopky2,7 mmŘ jádrového otvoru2,8 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaTiNTvarCTolerance závitu6GX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GGG23Titan > 850 N/mm26Hliník < 8 % Si45Hliník > 8 % Si35 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17830003M40,7 mm63 mmBO-E-17830005M50,8 mm70 mmBO-E-17830007M61 mm80 mmBO-E-17830009M81,25 mm90 mm
