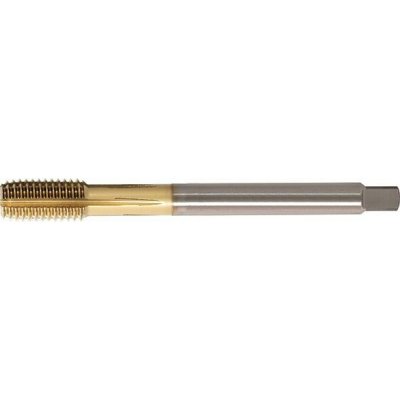

Strojní tvářecí závitníky. Závit M6; stoupání 1 mm; celková délka 80 mm. TiN; tolerance 6GX; DIN 371; s vyztuženou stopkou. Pro běžné metrické závity dle DIN 13. M6Rozměr závitu 1 mmStoupání 80 mmCelková délka 6 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli,... Celý popis
Koupit za 1 097 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Strojní tvářecí závitníky. Závit M6; stoupání 1 mm; celková délka 80 mm. TiN; tolerance 6GX; DIN 371; s vyztuženou stopkou. Pro běžné metrické závity dle DIN 13. M6Rozměr závitu 1 mmStoupání 80 mmCelková délka 6 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM6Stoupání1 mmCelková délka80 mmO stopky6 mmČtyřhran stopky4,9 mmŘ jádrového otvoru5,55 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaTiNTvarCTolerance závitu6GX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GGG23Titan > 850 N/mm26Hliník < 8 % Si45Hliník > 8 % Si35 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17830001M30,5 mm56 mmBO-E-17830003M40,7 mm63 mmBO-E-17830005M50,8 mm70 mmBO-E-17830009M81,25 mm90 mm
