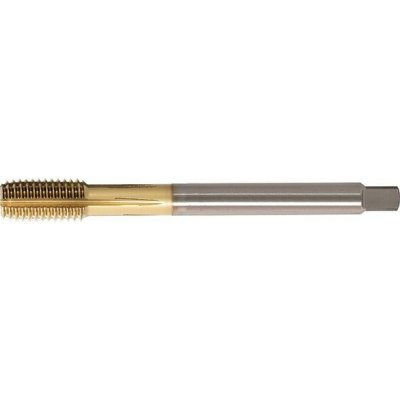

FORMAT Tvářecí závitník din371 tin tvar c m4 format

Strojní tvářecí závitníky. Závit M4; stoupání 0,7 mm; celková délka 63 mm. TiN; DIN 371; s vyztuženou stopkou. Pro běžné metrické závity dle DIN 13. M4Rozměr závitu 0,7 mmStoupání 63 mmCelková délka 4,5 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM4Stoupání0,7 mmCelková délka63 mmO stopky4,5 mmČtyřhran stopky3,4 mm Ř jádrového otvoru3,7 mmNormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaTiNTvarC Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GGG23Titan > 850 N/mm26Hliník < 8 % Si45Hliník > 8 % Si35 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17800001M30,5 mm56 mmBO-E-17800005M50,8 mm70 mmBO-E-17800007M61 mm80 mmBO-E-17800009M81,25 mm90 mm
