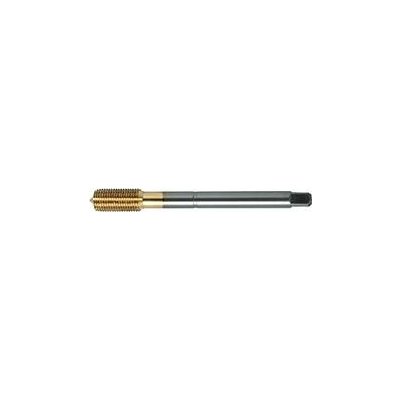

FORMAT Tvářecí závitník din374 tin tvar c m20x1,50 format

Strojní tvářecí závitníky. Závit x stoupání M20 x 1,50 mm; celková délka 125 mm; O stopky 16 mm. TiN; DIN 374. Pro metrické jemné závity podle DIN 13. M20 x 1,50 mmZávit x stoupání 125 mmCelková délka 16 mmO stopky 12 mmČtyřhran stopky Vlastnosti a provedení S mazacími drážkami. Použití Pro metrické jemné závity podle DIN 13. Technické údaje Závit x stoupáníM20 x 1,50 mmCelková délka125 mmO stopky16 mmČtyřhran stopky12 mm Ř jádrového otvoru19,3 mmPovrchová úpravaTiNTvarCNormaDIN 374 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GGG23Titan > 850 N/mm26Hliník < 8 % Si35 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódZávit x stoupáníCelková délkaO stopkyBO-E-17850013M12 x 1,25 mm100 mm9 mmBO-E-17850015M12 x 1,50 mm100 mm9 mmBO-E-17850017M16 x 1,50 mm100 mm12 mmBO-E-17850019M18 x 1,50 mm110 mm14 mm
