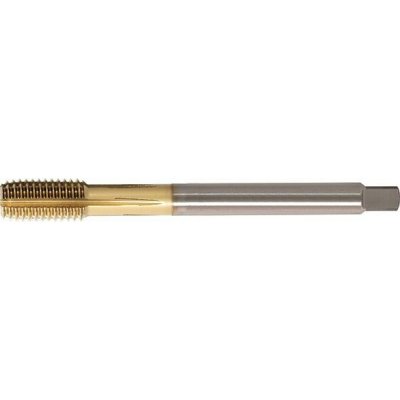

FORMAT Tvářecí závitník din376 tin tvar c 6gx m12 format

Strojní tvářecí závitníky. Závit M12; stoupání 1,75 mm; celková délka 110 mm. TiN; tolerance 6GX; DIN 376; se stopkou proti nadměrným otáčkám. Pro běžné metrické závity dle DIN 13. M12Rozměr závitu 1,75 mmStoupání 110 mmCelková délka 9 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM12Stoupání1,75 mmCelková délka110 mmO stopky9 mmČtyřhran stopky7 mmŘ jádrového otvoru11,2 mm NormaDIN 372Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravaTiNTvarCTolerance závitu6GX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GGG23Titan > 850 N/mm26Hliník < 8 % Si45Hliník > 8 % Si35 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17830011M101,5 mm100 mm
