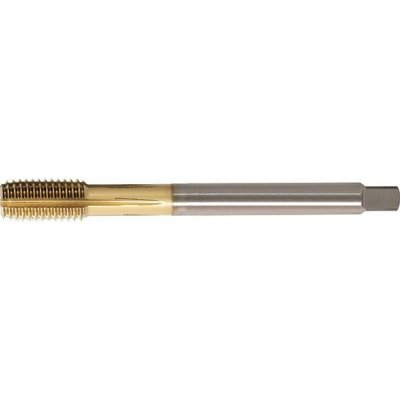

FORMAT Tvářecí závitník din376 tin tvar c m16 format

Strojní tvářecí závitníky. Závit M16; stoupání 2 mm; celková délka 110 mm. TiN; DIN 376; se stopkou proti nadměrným otáčkám. Pro běžné metrické závity dle DIN 13. M16Rozměr závitu 2 mmStoupání 110 mmCelková délka 12 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM16Stoupání2 mmCelková délka110 mmO stopky12 mmČtyřhran stopky9 mm Ř jádrového otvoru15 mmNormaDIN 376Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravaTiNTvarC Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GGG23Titan > 850 N/mm26Hliník < 8 % Si45Hliník > 8 % Si35 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17800013M121,75 mm110 mm
