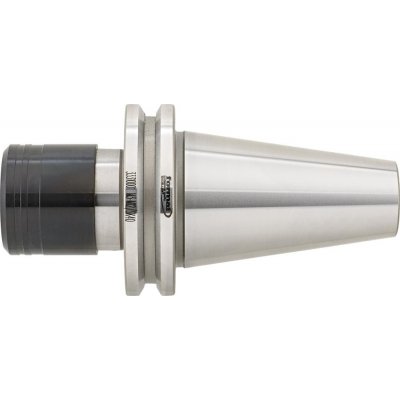

FORMAT Závitové rychlovýměnné sklíčidlo m14-33 sk40 format ex

Upínač pro závitořezné vložky s elastickým vyrovnáním délky. Na závitníky M14 – M33; SK 40; na vložku typu FE3/FES3. DIN 69871A. M14 – M33Na závitníky 40SK FE3/FES3Na vložku typu 48 mmO vložky d1 Vlastnosti a provedení Se strmou kuželovou stopkou. Použití Lze použít pro pravotočivý i levotočivý závit u horizontálního i vertikálního obrábění na CNC obráběcích centrech, speciálních strojích a vrtačkách. Kompenzace délky na tah a tlak zabraňuje přeříznutí závitníku způsobenému vzniklými rozdíly mezi stoupáním závitníku a posuvem stroje. Díky použití kuličkového vodicího pouzdra v kompenzaci délky má sklíčidlo mimořádně dlouhou životnost a lehký chod při vysokých krouticích momentech. Technické údaje Na závitníkyM14 – M33SK40Na vložku typuFE3/FES3O vložky d148 mmVyrovnání délky tlak24 mm Vyrovnání délky tah24 mmVnější Ř d279 mmDélka výložníku l1138 mmGM16NormaDIN 69871A Nejbližší varianty řady Obj. kódNa závitníkyBO-E-33310010M3 – M12BO-E-33310013M6 – M20BO-E-33310004M6 – M20BO-E-33310016M14 – M33
