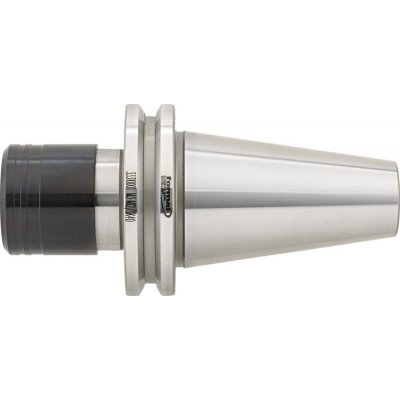

FORMAT Závitové rychlovýměnné sklíčidlo m3-12 sk40 format ex

Upínač pro závitořezné vložky s elastickým vyrovnáním délky. Na závitníky M3 – M12; SK 40; na vložku typu FE1/FES1. DIN 69871A. M3 – M12Na závitníky 40SK FE1/FES1Na vložku typu 19 mmO vložky d1 Vlastnosti a provedení Se strmou kuželovou stopkou. Použití Lze použít pro pravotočivý i levotočivý závit u horizontálního i vertikálního obrábění na CNC obráběcích centrech, speciálních strojích a vrtačkách. Kompenzace délky na tah a tlak zabraňuje přeříznutí závitníku způsobenému vzniklými rozdíly mezi stoupáním závitníku a posuvem stroje. Díky použití kuličkového vodicího pouzdra v kompenzaci délky má sklíčidlo mimořádně dlouhou životnost a lehký chod při vysokých krouticích momentech. Technické údaje Na závitníkyM3 – M12SK40Na vložku typuFE1/FES1O vložky d119 mmVyrovnání délky tlak7,5 mm Vyrovnání délky tah7,5 mmVnější Ř d238 mmDélka výložníku l160 mmGM16NormaDIN 69871A Nejbližší varianty řady Obj. kódNa závitníkyBO-E-33310010M3 – M12BO-E-33310004M6 – M20BO-E-33310013M6 – M20BO-E-33310007M14 – M33
