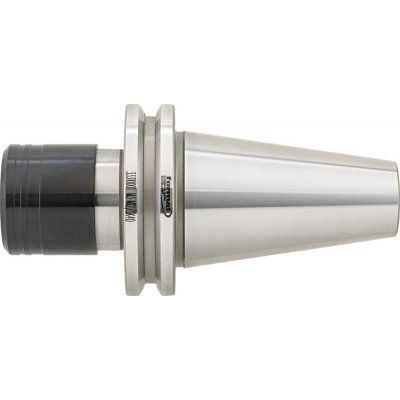

FORMAT Závitové rychlovýměnné sklíčidlo m6-20 sk50 format ex

Upínač pro závitořezné vložky s elastickým vyrovnáním délky. Na závitníky M6 – M20; SK 50; na vložku typu FE2/FES2. DIN 69871A. M6 – M20Na závitníky 50SK FE2/FES2Na vložku typu 31 mmO vložky d1 Vlastnosti a provedení Se strmou kuželovou stopkou. Použití Lze použít pro pravotočivý i levotočivý závit u horizontálního i vertikálního obrábění na CNC obráběcích centrech, speciálních strojích a vrtačkách. Kompenzace délky na tah a tlak zabraňuje přeříznutí závitníku způsobenému vzniklými rozdíly mezi stoupáním závitníku a posuvem stroje. Díky použití kuličkového vodicího pouzdra v kompenzaci délky má sklíčidlo mimořádně dlouhou životnost a lehký chod při vysokých krouticích momentech. Technické údaje Na závitníkyM6 – M20SK50Na vložku typuFE2/FES2O vložky d131 mmVyrovnání délky tlak12,5 mm Vyrovnání délky tah12,5 mmVnější Ř d255 mmDélka výložníku l183 mmGM24NormaDIN 69871A Nejbližší varianty řady Obj. kódNa závitníkyBO-E-33310010M3 – M12BO-E-33310004M6 – M20BO-E-33310007M14 – M33BO-E-33310016M14 – M33
