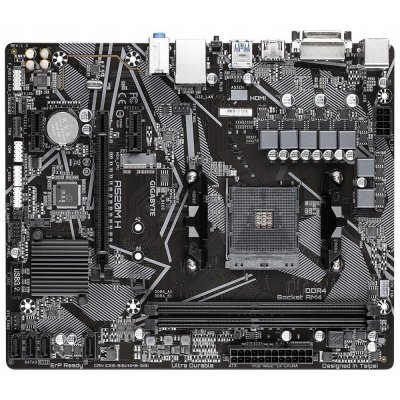

Gigabyte A520M H

A520M H (rev. 1.0)

Ultra odolná základná doska AMD A520 s Pure Digital VRM riešením, GIGABYTE Gaming LAN s riadením šírky pásma, PCIe 3.0 x4 M.2, RGB FUSION 2.0, inteligentný ventilátor 5, Q-Flash Plus, anti-sulfur rezistory

- Podporuje procesory AMD Ryzen™ tretej generácie
- Dvojkanálová ECC/ne-ECC nevyrovnaná DDR4, 2 DIMM
- 4+3 fázové čisto digitálne riešenie VRM s MOSFETmi s nízkym RDS(on)
- Ultrarýchla karta NVMe PCIe 3.0 x4 M.2 Konektor
- Exkluzívna herná sieť LAN GIGABYTE 8118 s riadením šírky pásma
- RGB FUSION 2.0 Podporuje adresovateľné LED a RGB LED pásy
- Inteligentný ventilátor 5 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
- Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
- Dizajn rezistorov proti síre

TECHNICKÉ ŠPECIFIKÁCIE
CPU AMD Socket AM4, podpora pre: procesory AMD Ryzen™ 3. generácie/ procesory AMD Ryzen™ 3. generácie s grafickými procesormi Radeon™
(Ďalšie informácie nájdete v časti "Zoznam podporovaných procesorov".) CPU AMD Socket AM4, podpora pre: procesory AMD Ryzen™ 3. generácie/ procesory AMD Ryzen™ 3. generácie s grafickými procesormi Radeon™
(Ďalšie informácie nájdete v časti "Zoznam podporovaných procesorov".) Čipová súprava AMD A520 Pamäť
- 2 x zásuvky DDR4 DIMM podporujúce až 64 GB (32 GB kapacita jedného DIMM) systémovej pamäte
- procesory AMD Ryzen™ 3. generácie:
Podpora DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
- procesory AMD Ryzen™ 3. generácie s grafickými procesormi Radeon™:
Podpora DDR4 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
- Dvojkanálová pamäťová architektúra
- Podpora pamäťových modulov ECC Un-buffered DIMM 1Rx8/2Rx8
- Podpora pamäťových modulov DIMM 1Rx8/2Rx8/1Rx16 bez vyrovnávacej pamäte ECC
- Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podporovaných pamätí".) Grafika Integrované v procesoroch AMD Ryzen™ 3. generácie s grafikou Radeon™:

- 1 x port DVI-D, ktorý podporuje maximálne rozlíšenie 1920x1200@60 Hz
* Port DVI-D nepodporuje pripojenie D-Sub pomocou adaptéra.
- 1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
Maximálna zdieľaná pamäť 16 GB
Rozširujúce sloty
CPU:
1 x slot PCI Express x16, podpora PCIe 3.0 a beží na x16

Čipová súprava:
2 x sloty PCI Express x1, podpora PCIe 3.
Rozhranie úložiska
CPU:
1 x M.2 konektor (Socket 3, kľúč M, typ 2242/2260/2280 SATA a PCIe 3.0 x4/x2 SSD)

Čipová sada:
4 x konektory SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10
USB
CPU:
4 x USB 3.2 porty Gen 1 na zadnom paneli

Čipová sada:
2 x USB 3.2 porty Gen 1 dostupné cez interný konektor USB
6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)
LAN Čip Realtek GbE LAN (1000 Mbit/100 Mbit) Interné konektory I/O
- 1 x 24-pinový hlavný napájací konektor ATX
- 1 x 8-pinový napájací konektor ATX 12V
- 1 x záhlavie ventilátora CPU
- 2 x záhlavia systémových ventilátorov
- 1 x adresovateľný LED pásik
- 1 x záhlavie RGB LED pásu
- 1 x M.2 Zásuvka 3 konektor
- 4 x konektory SATA 6 Gb/s
- 1 x záhlavie na prednom paneli
- 1 x audio záhlavie na prednom paneli
- 1 x hlavička reproduktora
- 1 x USB 3.2 Hlavička 1. generácie
- 2 x USB 2.0/1.1 hlavičky
- 1 x záhlavie Trusted Platform Module (TPM) (2x6 pinov, pre GC-TPM2.len modul 0_S)
- 1 x záhlavie sériového portu
- 1 x záhlavie na vniknutie do podvozku
- 1 x prepojka Clear CMOS Audio Kodek Realtek ALC887
High Definition Audio
2/4/5.1/7.1-kanálový
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE. Konektory na zadnom paneli
- 1 x port PS/2 pre klávesnicu/myš
- 1 x port DVI-D
- 1 x port HDMI
- 4 x USB 3.2 porty Gen 1
- 2 x USB 2.0/1.1 port
- 1 x tlačidlo Q-Flash Plus
- 1 x port RJ-45
- 3 x audio konektory Riadiaca jednotka I/O
riadiaci čip iTE I/O
Monitorovanie H/W Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Upozornenie na prehriatie
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od chladiča, ktorý inštalujete. BIOS 1 x 128 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 jedinečné vlastnosti Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install dodávaný softvér Norton Internet Security (verzia OEM)
Realtek 8118 Gaming LAN Bandwidth Control Utility Operačný systém Podpora 64-bitového systému Windows 10 Faktor formy Formát Micro ATX; 24.4 cm x 20.5 cm Poznámka
- Vzhľadom na rôzne podmienky podpory Linuxu poskytované výrobcami čipových súprav si stiahnite ovládač Linuxu z webovej stránky výrobcu čipovej súpravy alebo z webovej stránky tretej strany.
- Väčšina výrobcov hardvéru/softvéru už nemusí ponúkať ovládače pre Win9X/ME/2000/XP. Ak budú ovládače k dispozícii od dodávateľov, budeme ich aktualizovať na webovej stránke GIGABYTE.
.
