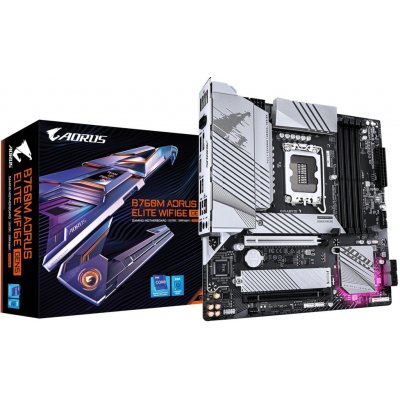

Gigabyte B760M AORUS ELITE WIFI6E GEN5

GIGABYTE B760M AORUS ELITE WIFI6E GEN5

Chipset: Intel® B760 Express
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: Intel® Core™ 14., 13. a 12. generace, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:
* 4x DIMM patice podporující až 256GB, DDR5 5600/5200/4800/4400 MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x HDMI port s maximálním rozlišením 4096x2160 při 60 Hz - Podpora pro verzi HDMI 2.1 a HDCP 2.3
* 1x DisplayPort s maximálním rozlišením 4096x2304 při 60 Hz - Podpora pro verzi DisplayPort 1.2 a HDCP 2.3
Zvuková karta:
* Kodek Realtek® Audio
* High Definition Audio
* 2/4/5.1/7.1 kanál
* Podpora S/PDIF out
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E AX210 (802.11a, b, g, n, ac, ax), podpora frekvenčních pásem 2,4/5/6 GHz + Bluetooth v5.3

Rozšiřující sloty:
* 1x PCI Express x16 podporuje PCIe 5.0 a běží na x16 (PCIEX16)
* 1x PCI Express x16 podporuje PCIe 4.0 a běží na x4 (PCIEX4)

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 9 portů)
* 1x USB Type-C® 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 Type-A (červený)
* 3x USB 3.2 Gen 1
* 4x USB 2.0/1.1

Přední USB (celkem 7 portů)
* 1x USB Type-C® header - podpora USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header - podpora dalšího 1 USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 2 USB 2.0/1.1

Porty na zadním panelu:
* 1x USB Type-C® 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 Type-A (červený)
* 3x USB 3.2 Gen 1
* 4x USB 2.0/1.1
* 2x anténní konektor (2T2R)
* 1x HDMI
* 1x DisplayPort
* 1x RJ-45
* 1x optický konektor S/PDIF out
* 2x audio konektory

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
* 1x 4-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 3x system fan header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB Type-C® header
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 3x adresovatelný RGB Gen2 LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 2x konektor pro rozšiřující kartu Thunderbolt™
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x Q-Flash Plus button
* 1x reset button
* 1x reset jumper
* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-AORUS-ELITE-WIFI6E-GEN5#kf

GIGABYTE B760M AORUS ELITE WIFI6E GEN5 Expresní do výkonu PCIE5 Nové základní desky GIGABYTE B760 poskytují nejúčinnější řešení, jak si užít zvýšený výkon PCIe Gen5 na stávající platformě. PCIe 5.0 zdvojnásobuje rychlost přenosu dat PCIe 4.0 z 16 GT/s na 32 GT/s na pruh. Toto podstatné zvýšení šířky pásma prospívá zejména vysoce výkonným grafickým kartám, úložným zařízením a akcelerátorům umělé inteligence, které vyžadují rychlejší pohyb dat. Chlazení Vysoce krycí MOSFET a integrované formovací chladiče pro zlepšení tepelné účinnosti s lepším prouděním vzduchu a výměnou tepla. 4 X velký povrch
Zvýšená plocha povrchu až 4 X větší ve srovnání s tradičními chladiči. Zlepšuje odvod tepla z MOSFETů. Skutečný Jednodílný Build
TMOS je TRUE jednodílný chladič. Jeho jednodílný design a větší povrch drasticky zlepšují chladicí výkon oproti vícedílnému designu konkurentů. Víceřezový design
TMOS obsahuje několik kanálů a vstupů na chladiči. Tato konstrukce umožňuje průchod proudu vzduchu, což vede k velkému zlepšení výkonu přenosu tepla. Plošné spoje
Přijetím 2 X mědi na vnitřní vrstvu desky plošných spojů sníží teplotu součástí alespoň o 3% tím, že se deska plošných spojů změní na super tenký měděný chladič velikosti desky plošných spojů, aby se teplo ze součástí účinně odvádělo, a to díky vysoké tepelné vodivosti a nižší impedanci. M.2 Termální stráž
Thermal Guard M.2 zabraňuje škrcení a úzkým místům vysokorychlostních SSD M.2, protože pomáhá odvádět teplo dříve, než se to stane problémem. Paměť GIGABYTE nabízí testovanou a osvědčenou platformu s extrémním zvýšením výkonu paměti. Přetaktování DDR5 až 7800 MT/s. Optimální výkon Design Twin Hybrid VRM
Pro zajištění maximálního Turbo Boost a přetaktování výkonu nové generace procesoru Intel vybaví základní deska řady AORUS nejlepší VRM design, jaký byl kdy postaven, komponenty nejvyšší kvality. 12* Fáze VCORE
Pro uvolnění plného potenciálu vícejádrového výkonu CPU.(*6+6 fází paralelního návrhu napájení) 1 Fáze VCCGT
Pro výkon GPU integrovaného CPU. 1 Fáze VCCAUX
Poskytujte stabilní napájení pro CPU integrovaný řadič PCIe & Memory. Upozornění: Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
