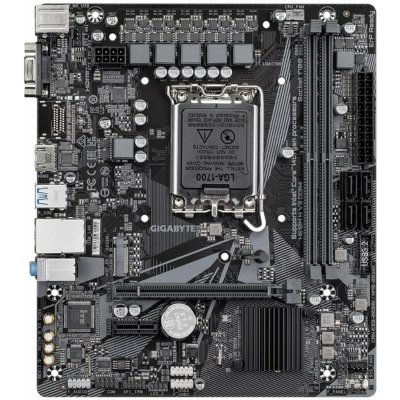

Gigabyte H610M H DDR4

GIGABYTE H610M H V3 DDR4 (rev. 1.0)

* Smart Fan 6
* Anti-Sulfur Resistor
* 4+1+1 Hybrid Digital VRM Design

Chipset: Intel® H610 Express
Rozměrový formát: Micro ATX (223x193mm)
Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:
* 2x DIMM patice podporující až 64GB, DDR4 3200/3000/2933/2666/2400/2133MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)

Grafická karta:
* 1x D-Sub
* 1x HDMI® 2.1

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: ne

Rozšiřující sloty:
* 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16
* 1x PCI Express x1 s podporou PCIe 3.0 a běžícím na x1

Úložný prostor:
celkem podporuje 1 slot M.2 a 2 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280/2260 - podpora PCIe 3.0 x4/x2 SSD
* 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 6 portů)
* 2x USB 3.2 Gen 1
* 4x USB 2.0/1.1

Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

Porty na zadním panelu:
* 1x PS/2 klávesnice/myš
* 1x D-Sub
* 1x HDMI
* 2x USB 3.2 Gen 1
* 4x USB 2.0/1.1
* 1x RJ-45
* 3x audio jack

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 2x system fan headers
Související s úložištěm
* 1x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x speaker header
* 1x Trusted Platform Module header (pouze pro moduly GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x serial port header
* 1x Clear CMOS jumper
* 1x chassis intrusion header

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/H610M-H-V3-DDR4-rev-10#kf

GIGABYTE H610M H V3 DDR4

SÍLA
4+1+1 fáze hybridního napájení

Čistší a účinnější dodávka energie do procesoru s lepším tepelným výkonem zajišťují stabilitu při vysokých frekvencích procesoru a velkém zatížení.
VÝKON

Design PCIe 4.0 Podpora jedné 32GB paměti Smart Fan 6 HYBRIDNÍ OPTIMALIZACE JÁDRA

Podpora jedné 32GB paměti Maximální kapacita paměti na základní desce H610 je 64 GB. Po aktualizaci referenčního kódu paměti společností Intel může jeden slot podporovat až 32 GB. Při osazení 2 DIMM na kanál v obou kanálech je tedy celková kapacita paměti 64 GB, která byla k dispozici pouze na platformách High End Desktop (HEDT). Pro uživatele, kterým stále dochází kapacita paměti, je nyní k dispozici větší šířka pásma pro paměťově náročné aplikace, jako je rendering a střih videa.

SMART FAN 6 Smart Fan 6 obsahuje několik unikátních funkcí chlazení, které zajišťují, že herní počítač si zachová svůj výkon a zároveň zůstane chladný a tichý. Více headerů ventilátoru může podporovat ventilátor a čerpadlo PWM/DC a uživatelé mohou snadno definovat křivky jednotlivých ventilátorů na základě různých teplotních čidel na celé desce prostřednictvím intuitivního uživatelského rozhraní.

Optimalizace hybridních jader Díky nové technologii Intel Hybrid vytváří GIGABYTE v profilech BIOSu exkluzivně dva nové „CPU Upgrade“, které vyhovují různým uživatelským scénářům úpravou aktivace P-Core a E-Core a politiky napětí.

KONEKTIVITA

GbE LAN Slot PCIe 3.0 M.2 Hi-Fi Audio GbE LAN se správou šířky pásma GbE LAN je vybavena aplikací pro správu šířky pásma sítě, která pomáhá zlepšit latenci sítě a udržet nízké časy pingu pro lepší odezvu v přeplněných prostředích LAN.

Konektor NVMe PCIe Gen3 x4 M.2 Základní desky GIGABYTE se zaměřují na poskytování technologie M.2 nadšencům, kteří chtějí maximalizovat potenciál svého systému.

Hi-Fi Audio High-End audio kondenzátory Základní desky GIGABYTE používají špičkové audio kondenzátory. Tyto vysoce kvalitní kondenzátory pomáhají zajistit vysoké rozlišení a vysokou věrnost zvuku, aby byly zvukové efekty pro hráče co nejrealističtější. Ochrana proti šumu zvuku Základní desky GIGABYTE jsou vybaveny ochranou proti šumu zvuku, která v podstatě odděluje citlivé analogové zvukové komponenty desky od potenciálního znečištění šumem na úrovni PCB.
ULTRA DURABLE

Solid Pin Ochrana proti síře Napájecí konektory s plnými kolíky Základní desky H610 jsou vybaveny pevně pokovenými 8pinovými napájecími konektory ATX 12V, které zajišťují stabilní napájení při přetížení procesoru.

SPUŠTĚNÍ OCHRANY PROTI SÍŘENÍ Sloučeniny síry obsažené ve vzduchu mohou proniknout do malých rezistorů na palubě a způsobit chemické změny, které vedou k jejich otevření nebo zkratu. Pokud dojde k jedné z těchto situací, základní deska přestane fungovat. Vybavením rezistorů Anti-Sulfur Design dává GIGABYTE ultra odolným základním deskám zcela nový význam.

SOFTWARE

BIOS Centrum aplikací Easy Tune Zobrazení informací o systému BIOS Systém BIOS je pro uživatele zásadní při počátečním nastavení, aby umožnil co nejoptimálnější nastavení. Díky novému grafickému uživatelskému rozhraní a snadněji použitelným funkcím se společnosti GIGABYTE podařilo BIOS znovu vytvořit, aby uživatelům poskytl lepší zážitek při nastavování nového systému.

CENTRUM APLIKACÍ GIGABYTE APP CENTER je užitečný portál všech nástrojů a ovladačů GIGABYTE MB, můžete si vybrat libovolný nástroj, který chcete nainstalovat z APP CENTER, a udržovat si nejnovější verze nástrojů a ovladačů.

EasyTune™ GIGABYTE EasyTune™ je jednoduché a snadno použitelné rozhraní, které uživatelům umožňuje doladit nastavení systému nebo upravit systémové a paměťové hodiny a napětí v prostředí Windows.

Prohlížeč systémových informací GIGABYTE System Information Viewer je centrální místo, které vám umožní přístup k aktuálnímu stavu systému. Monitorujte komponenty, jako jsou hodiny a procesor, nastavte si preferovaný profil rychlosti ventilátoru, vytvářejte upozornění na příliš vysoké teploty nebo zaznamenávejte chování systému - to jsou možnosti prohlížeče System Information Viewer.

Upozornění: Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
