Vsakovací tunel Garantia 300 l Vsakovací tunel Garantia 300 l je plastový tunel z produktové řady Garantia německé značky Graf, určený pro vsakování dešťové vody přímo na pozemku. V praxi patří k nejpoužívanějším řešením u rodinných domů – jeden kus pojme přibližně 300 l vody a nahrazuje zhruba 800 kg štěrku a 37 m drenážního potrubí. Díky tvaru tunelu dokáže efektivně akumulovat vodu a zároveň ji postupně předávat do okolní půdy. Tunely se ukládají na lože ze štěrku frakce 8/16 a propojují pouhým... Celý popis
Koupit za 1 549 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
100 %

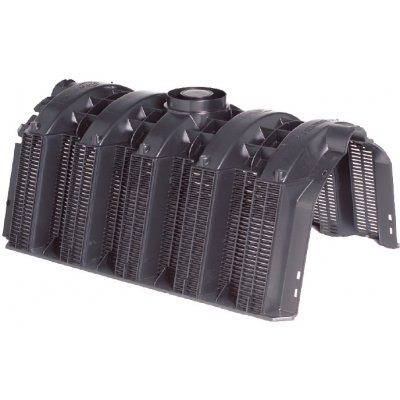

Graf Vsakovací tunel Garantia 300 l
Doprava:
450 Kč
Skladem
1 549 Kč
Koupit za 1 549 Kč
Popis
Vsakovací tunel Garantia 300 l
Vsakovací tunel Garantia 300 l je plastový tunel z produktové řady Garantia německé značky Graf, určený pro vsakování dešťové vody přímo na pozemku. V praxi patří k nejpoužívanějším řešením u rodinných domů – jeden kus pojme přibližně 300 l vody a nahrazuje zhruba 800 kg štěrku a 37 m drenážního potrubí. Díky tvaru tunelu dokáže efektivně akumulovat vodu a zároveň ji postupně předávat do okolní půdy.
Tunely se ukládají na lože ze štěrku frakce 8/16 a propojují pouhým zacvaknutím do sebe. Lze je skládat do libovolně dlouhých řad a při potřebě vyššího objemu i vedle sebe. Každá řada se uzavírá párem koncových desek, které umožňují napojení přítoku a stabilizují proudění vody v galerii.
S hmotností kolem 11 kg je manipulace velmi jednoduchá a montáž zvládne běžná stavební firma i stavebník svépomocí. Systém je kompatibilní s dalším příslušenstvím – například s kontrolními prvky nebo odvětráním.
Hlavní výhody vsakovacího tunelu Garantia 300 l
- ✅ Osvědčené řešení pro rodinné domy – vysoká spolehlivost a dostupné příslušenství.
- ✅ 300 l okamžitého objemu – nahrazuje velké množství štěrku a zmenšuje potřebný výkop.
- ✅ Skládání podle potřeb projektu – vhodné pro malé i větší objekty, flexibilní počet tunelů i řad.
- ✅ Jednoduchá montáž – nízká hmotnost, pevné zacvakávací spoje a jednoznačné napojovací body.
- ✅ Odolnost a životnost – kvalitní polypropylen od značky Graf, vhodný do různých půdních podmínek.
- ✅ Součást systému Garantia/Graf – kompatibilní filtrace, kontrolní závěry, větrací hlavice a další komponenty.
Montáž, geotextilie a obsyp
Na dno výkopu se vytvoří lože z praného štěrku frakce 8/16 o tloušťce cca 80–100 mm. Tunely se na podsyp uloží, zacvaknou do sebe a podle potřeb projektu se sestaví jedna nebo více řad. Mezi řadami je vhodné dodržet rozteč alespoň 500 mm.
Celý vsakovací objekt se obalí geotextilií – doporučená plošná hmotnost je 200 g/m².
Boční obsyp i nadloží se provádí po vrstvách do 300 mm, se šetrným hutněním. Nad tunely lze pod pojezdovými plochami doplnit geomříž pro lepší roznesení zatížení. Detailní parametry jsou uvedeny v montážním návodu.
Odvzdušnění a revize
Správné odvětrání je důležité pro funkci i životnost systému. Doporučuje se vyvést na strop tunelu potrubí KG DN 100/110 a doplnit jej vhodnou větrací hlavicí: odvětrávací hlavice DN 100.
Pro kontrolu vnitřního prostoru slouží revizní potrubí KG DN 200, zakončené zátkou nebo kontrolním závěrem DN 200. Revizní otvor umožňuje vizuální kontrolu i odsátí usazenin během provozu.
Technické parametry
Objem: cca 300 l
Materiál: polypropylen (100% recyklovatelný)
Hmotnost: cca 11 kg
Délka: 1200 mm
Šířka: 800 mm
Výška: 510 mm
Podrobný postup montáže, povolené hloubky uložení a varianty obsypu najdete v montážním návodu.
Nejčastější otázky k vsakovacímu tunelu Garantia 300 l (FAQ)
Kolik tunelů potřebuji k rodinnému domu?
Počet potřebných vsakovacích tunelů závisí především na schopnosti půdy vsakovat vodu a na velikosti odvodňované plochy. Propustnost půdy lze určit buď hydrogeologickým posudkem, nebo jednoduchým testem vsakování svépomocí – jeho postup najdete zde: návod na test vsakování.
Pro určení velikosti vsakovacího objektu můžete využít také náš online kalkulátor: výpočet velikosti vsaku.
Je nutné tunely obalit geotextilií?
Ano. Geotextilie chrání štěrkový obsyp před zanesením jemnými částicemi a tím prodlužuje životnost vsakovací galerie. Doporučená plošná hmotnost geotextilie je 200 g/m².
Lze tunely instalovat pod pojezdovou plochu?
Instalace pod pojezdovou plochu je možná, pokud se dodrží předepsané nadloží, rozteče řad, skladba obsypu a případně i doplnění geomříže. Konkrétní hodnoty jsou uvedeny v montážním návodu výrobce a je vhodné je sladit s projektovou dokumentací stavby.
K čemu slouží revizní potrubí DN 200?
Revizní potrubí DN 200 umožňuje vizuální kontrolu vnitřního prostoru tunelu a případné odsátí usazených kalů. Doporučuje se zakončit jej nad terénem pomocí vhodného prvku, například kontrolního závěru DN 200.
Jaké zakončení potřebuji pro jednu řadu tunelů?
Každá řada vsakovacích tunelů musí být na obou koncích uzavřena párem koncových desek. Pro jednu řadu je tedy potřeba jeden pár zakončení, který zajistí správný směr proudění vody a stabilitu celé galerie. Vhodný prvek je zakončení vsakovacího tunelu Garantia.
