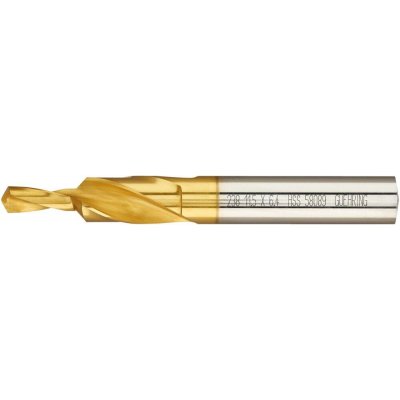

Krátký stupňovitý vrták 90° na průchozí otvory. Na závit M5; O vrtáku d1 x O výhrubníku d2 5,3 x 10 mm; celková délka l1 89 mm. HSS; TiN. Pro závitové a průchozí otvory dle DIN EN 20273 a zapuštění hlavy šroubů v úhlu 90°. M5na závit 5,3 x 10 mmO vrtáku d1 x O výhrubníku d2 89 mmCelková délka l1 43 mmDélka spirály l2 Vlastnosti a provedení Úhel zahloubení 90°, jemný. Použití Na závitové a průchozí otvory dle DIN EN 20273 a zapuštění hlavy šroubů v úhlu 90°. Tvar A a B podle DIN 74, část 1. Na šrouby... Celý popis
Koupit za 1 765 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Krátký stupňovitý vrták 90° na průchozí otvory. Na závit M5; O vrtáku d1 x O výhrubníku d2 5,3 x 10 mm; celková délka l1 89 mm. HSS; TiN. Pro závitové a průchozí otvory dle DIN EN 20273 a zapuštění hlavy šroubů v úhlu 90°. M5na závit 5,3 x 10 mmO vrtáku d1 x O výhrubníku d2 89 mmCelková délka l1 43 mmDélka spirály l2 Vlastnosti a provedení Úhel zahloubení 90°, jemný. Použití Na závitové a průchozí otvory dle DIN EN 20273 a zapuštění hlavy šroubů v úhlu 90°. Tvar A a B podle DIN 74, část 1. Na šrouby dle DIN EN 963 a DIN 964°. Vhodný především k nasazení na CNC strojích, popř. NC obráběcím centru. Technické údaje na závitM5O vrtáku d1 x O výhrubníku d25,3 x 10 mmCelková délka l189 mmDélka spirály l243 mmDélka vrtacích stupňů l313 mm Povrchová úpravaTiNÚhel hrotu118 °Materiál nástrojeHSSÚhel90° Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm230Ocel < 1000 N/mm224Ocel < 1400 N/mm219Nerezové oceli – feritické / martenzitické10Nerezové oceli – austenitické8Nerezové oceli – duplexní6Litina GG/GTS33Litina GGG26Hliník < 8 % Si50Hliník > 8 % Si50 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódna závitBO-E-11010030M3BO-E-11010040M4BO-E-11010060M6BO-E-11010080M8
Parametry
| Výrobce | Gühring |
