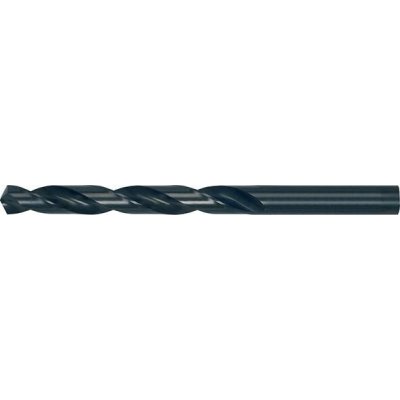

GÜHRING 9003050005000

Spirálový vrták s válcovou stopkou. O h8 0,5 mm; délka spirály 6 mm; celková délka 22 mm. HSS-Co5; s úpravou párou; typ N; DIN 338. 0,5 mmO h8 6 mmDélka spirály 22 mmCelková délka Povrch, bez povlaku,Provedení Vlastnosti a provedení Pravořezný, s precizním zábrusem hrotu. Běžný boční úhel čela, tloušťka jádra silnější než standard a běžné stoupání šroubovice. Použití Lze použít zejména na legovanou a nelegovanou ocel, druhy litiny s pevností nad 800 N/mm2, ocel k obrábění za tepla a za studena, ocel pro valivá ložiska, vysoce legovaná ocel, zušlechťovaná ocel a cementační ocel. Technické údaje O h80,5 mmDélka spirály6 mmCelková délka22 mmProvedeníPovrch, bez povlaku,Povrchová úpravas úpravou párouÚhel hrotu118 ° Úhel šroubovice25–30 °Hloubka vrtu5 × DMateriál nástrojeHSS-Co5Typ nástrojeNNormaDIN 338 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm240Ocel < 1000 N/mm230Ocel < 1400 N/mm216Nerezové oceli – feritické / martenzitické18Nerezové oceli – austenitické14Litina GG/GTS30Litina GGG24 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,007 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-100500300,3 mm3 mm19 mmBO-E-100500400,4 mm5 mm20 mmBO-E-100500600,6 mm7 mm24 mmBO-E-100500700,7 mm9 mm28 mm
