GÜHRING 9003050020000

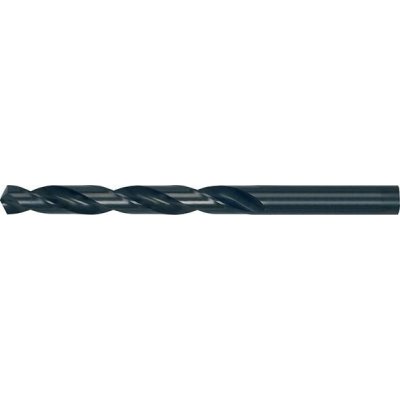

Spirálový vrták s válcovou stopkou. O h8 2 mm; délka spirály 24 mm; celková délka 49 mm. HSS-Co5; s úpravou párou; typ N; DIN 338. 2 mmO h8 24 mmDélka spirály 49 mmCelková délka Povrch, bez povlaku,Provedení Vlastnosti a provedení Pravořezný, s precizním zábrusem hrotu. Běžný boční úhel čela, tloušťka jádra silnější než standard a běžné stoupání šroubovice. Použití Lze použít zejména na legovanou a nelegovanou ocel, druhy litiny s pevností nad 800 N/mm2, ocel k obrábění za tepla a za studena, ocel pro valivá ložiska, vysoce legovaná ocel, zušlechťovaná ocel a cementační ocel. Technické údaje O h82 mmDélka spirály24 mmCelková délka49 mmProvedeníPovrch, bez povlaku,Povrchová úpravas úpravou párouÚhel hrotu118 ° Úhel šroubovice25–30 °Hloubka vrtu5 × DMateriál nástrojeHSS-Co5Typ nástrojeNNormaDIN 338 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm240Ocel < 1000 N/mm230Ocel < 1400 N/mm216Nerezové oceli – feritické / martenzitické18Nerezové oceli – austenitické14Litina GG/GTS30Litina GGG24 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,032 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-100501801,8 mm22 mm46 mmBO-E-100501901,9 mm22 mm46 mmBO-E-100502102,1 mm24 mm49 mmBO-E-100502202,2 mm27 mm53 mm
