GÜHRING 9003050043000

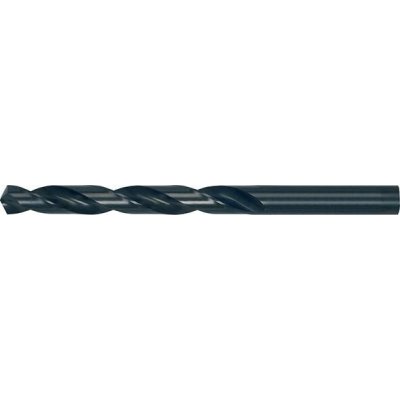

Spirálový vrták s válcovou stopkou. O h8 4,3 mm; délka spirály 47 mm; celková délka 80 mm. HSS-Co5; s úpravou párou; typ N; DIN 338. 4,3 mmO h8 47 mmDélka spirály 80 mmCelková délka Povrch popouštěný v pářeProvedení Vlastnosti a provedení Pravořezný, s precizním zábrusem hrotu. Běžný boční úhel čela, tloušťka jádra silnější než standard a běžné stoupání šroubovice. Použití Lze použít zejména na legovanou a nelegovanou ocel, druhy litiny s pevností nad 800 N/mm2, ocel k obrábění za tepla a za studena, ocel pro valivá ložiska, vysoce legovaná ocel, zušlechťovaná ocel a cementační ocel. Technické údaje O h84,3 mmDélka spirály47 mmCelková délka80 mmProvedeníPovrch popouštěný v pářePovrchová úpravas úpravou párouÚhel hrotu118 ° Úhel šroubovice25–30 °Hloubka vrtu5 × DMateriál nástrojeHSS-Co5Typ nástrojeNNormaDIN 338 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm240Ocel < 1000 N/mm230Ocel < 1400 N/mm216Nerezové oceli – feritické / martenzitické18Nerezové oceli – austenitické14Litina GG/GTS30Litina GGG24 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,063 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-100504104,1 mm43 mm75 mmBO-E-100504204,2 mm43 mm75 mmBO-E-100504404,4 mm47 mm80 mmBO-E-100504504,5 mm47 mm80 mm
