GÜHRING 9005340098000

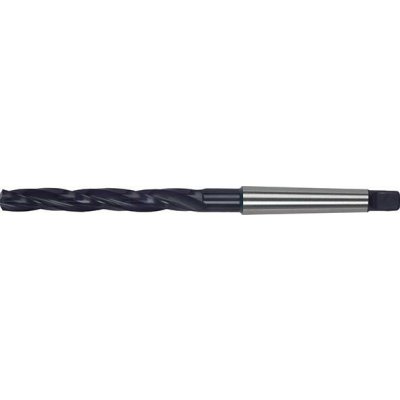

Výhrubník s MK stopkou. O h8 9,8 mm; délka spirály 87 mm; celková délka 168 mm. HSS; s úpravou párou; DIN 343. K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. 9,8 mmO h8 87 mmDélka spirály 168 mmCelková délka 7 mmnejmenší O předvrtaného otvoru Vlastnosti a provedení HSS, DIN 343, typ N. Broušený profil, povrch popouštěný v páře, pravořezný Běžný boční úhel čela, běžná tloušťka jádra a bez stoupání šroubovice. Použití K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. Stabilní konstrukce a 3 břity umožňují kompenzaci a nápravu nepřesností souososti a kruhovitosti již provedených otvorů. Kromě toho dochází k zlepšení povrchu vyvrtaného otvoru do takové míry, že k následnému bezvadnému opracování postačí výstružník. Věnujte pozornost sloupci „nejmenší O předvrtaného otvoru“. Upozornění Průměr zářezu musí být bezpodmínečně menší než vrtaný otvor. Další rozměry nebo vyhotovení HSS-E nebo osazení MTK/TK nebo dlouhé návrtové vrtáky podle DIN 1864 jsou k dostání na vyžádání. Technické údaje O h89,8 mmDélka spirály87 mmCelková délka168 mmnejmenší O předvrtaného otvoru7 mmMK1Povrchová úpravas úpravou párou Úhel hrotu120 °Úhel šroubovice22 °Hloubka vrtu5 × DMateriál nástrojeHSSNormaDIN 343 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm222Ocel < 1000 N/mm220Ocel < 1400 N/mm28Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GG/GTS25Litina GGG20Hliník < 8 % Si36Měď a slitiny mědi50 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,16 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-108507807,8 mm75 mm156 mmBO-E-108508808,8 mm81 mm162 mmBO-E-1085100010 mm87 mm168 mmBO-E-1085107510,75 mm94 mm175 mm
