GÜHRING 9005340120000

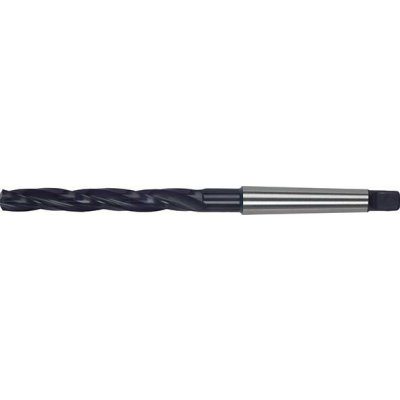

Výhrubník s MK stopkou. O h8 12 mm; délka spirály 101 mm; celková délka 182 mm. HSS; s úpravou párou; DIN 343. K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. 12 mmO h8 101 mmDélka spirály 182 mmCelková délka 8,4 mmnejmenší O předvrtaného otvoru Vlastnosti a provedení HSS, DIN 343, typ N. Broušený profil, povrch popouštěný v páře, pravořezný Běžný boční úhel čela, běžná tloušťka jádra a bez stoupání šroubovice. Použití K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. Stabilní konstrukce a 3 břity umožňují kompenzaci a nápravu nepřesností souososti a kruhovitosti již provedených otvorů. Kromě toho dochází k zlepšení povrchu vyvrtaného otvoru do takové míry, že k následnému bezvadnému opracování postačí výstružník. Věnujte pozornost sloupci „nejmenší O předvrtaného otvoru“. Upozornění Průměr zářezu musí být bezpodmínečně menší než vrtaný otvor. Další rozměry nebo vyhotovení HSS-E nebo osazení MTK/TK nebo dlouhé návrtové vrtáky podle DIN 1864 jsou k dostání na vyžádání. Technické údaje O h812 mmDélka spirály101 mmCelková délka182 mmnejmenší O předvrtaného otvoru8,4 mmMK1Povrchová úpravas úpravou párou Úhel hrotu120 °Úhel šroubovice22 °Hloubka vrtu5 × DMateriál nástrojeHSSNormaDIN 343 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm222Ocel < 1000 N/mm220Ocel < 1400 N/mm28Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GG/GTS25Litina GGG20Hliník < 8 % Si36Měď a slitiny mědi50 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,2 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-1085110011 mm94 mm175 mmBO-E-1085117511,75 mm101 mm182 mmBO-E-1085127512,75 mm101 mm182 mmBO-E-1085130013 mm101 mm182 mm
