GÜHRING 9005340170000

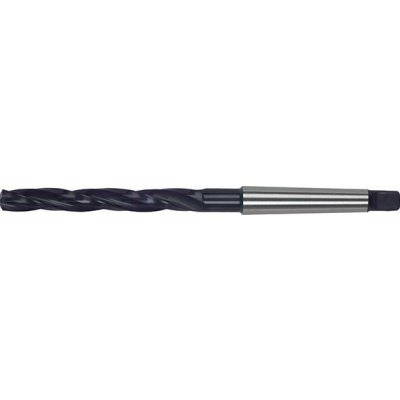

Výhrubník s MK stopkou. O h8 17 mm; délka spirály 125 mm; celková délka 223 mm. HSS; s úpravou párou; DIN 343. K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. 17 mmO h8 125 mmDélka spirály 223 mmCelková délka 11,9 mmnejmenší O předvrtaného otvoru Vlastnosti a provedení HSS, DIN 343, typ N. Broušený profil, povrch popouštěný v páře, pravořezný Běžný boční úhel čela, běžná tloušťka jádra a bez stoupání šroubovice. Použití K navrtání předvrtaných, předlitých nebo předlisovaných otvorů. Stabilní konstrukce a 3 břity umožňují kompenzaci a nápravu nepřesností souososti a kruhovitosti již provedených otvorů. Kromě toho dochází k zlepšení povrchu vyvrtaného otvoru do takové míry, že k následnému bezvadnému opracování postačí výstružník. Věnujte pozornost sloupci „nejmenší O předvrtaného otvoru“. Upozornění Průměr zářezu musí být bezpodmínečně menší než vrtaný otvor. Další rozměry nebo vyhotovení HSS-E nebo osazení MTK/TK nebo dlouhé návrtové vrtáky podle DIN 1864 jsou k dostání na vyžádání. Technické údaje O h817 mmDélka spirály125 mmCelková délka223 mmnejmenší O předvrtaného otvoru11,9 mmMK2Povrchová úpravas úpravou párou Úhel hrotu120 °Úhel šroubovice22 °Hloubka vrtu5 × DMateriál nástrojeHSSNormaDIN 343 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm222Ocel < 1000 N/mm220Ocel < 1400 N/mm28Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GG/GTS25Litina GGG20Hliník < 8 % Si36Měď a slitiny mědi50 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,24 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-1085160016 mm120 mm218 mmBO-E-1085167516,75 mm125 mm223 mmBO-E-1085177517,75 mm130 mm228 mmBO-E-1085180018 mm130 mm228 mm
