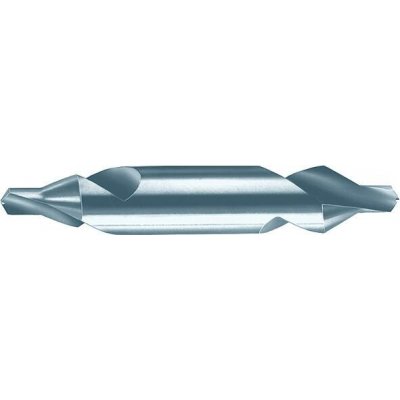

GÜHRING EDE11210050

Středicí vrták. O vrtáku d1 0,5* mm; O stopky d2 h8 3,15 mm; celková délka l1 25 mm. HSS; bez povlaku; tvar A; DIN 333. 0,5* mmO vrtáku d1 3,15 mmO stopky d2 h8 25 mmCelková délka l1 < 4 mmpro O obrobku Vlastnosti a provedení DIN 333-A, úhel zahloubení 60°. Broušený profil, pravořezný. O-Toleranz:Tolerance O: O 0,5–2,5 = + 0,14 mm O O 3,15–5,0 = + 0,18 mm O O 6,3–10 = + 0,22 mm Použití Standardní středicí vrták pro výrobu středicích otvorů podle normy DIN 332, list 1, tvar A (bez ochranného zkosení). Technické údaje O vrtáku d10,5* mmO stopky d2 h83,15 mmCelková délka l125 mmpro O obrobku< 4 mmProvedení* jednostranně řezný Povrchová úpravabez povlakuMateriál nástrojeHSSTvarANormaDIN 333 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm225Ocel < 1000 N/mm220Ocel < 1400 N/mm216Nerezové oceli – feritické / martenzitické10Nerezové oceli – duplexní6Litina GG/GTS20Litina GGG16Titan > 850 N/mm25Hliník < 8 % Si40Měď a slitiny mědi60 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,02 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO vrtáku d1BO-E-112100800,8* mm
