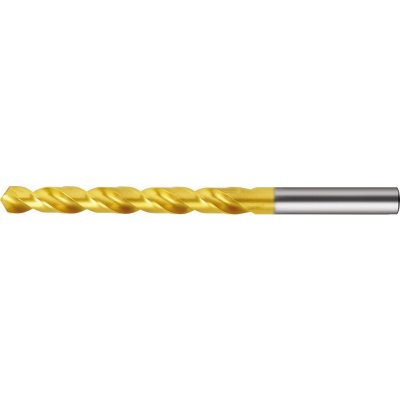

GÜHRING Spirálový vrták din338gu hss-co5 tin typ gu 4,10 mm gühring 9055190041000

Spirálový vrták s válcovou stopkou. O h8 4,1 mm; délka spirály 43 mm; celková délka 75 mm. HSS-Co5; TiN; typ GU; DIN 338G. 4,1 mmO h8 43 mmDélka spirály 75 mmCelková délka TiNPovrchová úprava Vlastnosti a provedení Stabilní, pevný model s přesným zábrusem hrotu a výraznou odolností proti teplu. Boční úhel čela je větší než běžný úhel (38°). Běžná tloušťka jádra. Použití Vhodný pro speciální slitiny jako Hastelloy®, Inconel® a Nimonic®. Technické údaje O h84,1 mmDélka spirály43 mmCelková délka75 mmPovrchová úpravaTiNÚhel hrotu118 ° Úhel šroubovice38 °Hloubka vrtu5 × DMateriál nástrojeHSS-Co5Typ nástrojeGUNormaDIN 338G Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm244Ocel < 1000 N/mm235Ocel < 1400 N/mm222Nerezové oceli – feritické / martenzitické20Nerezové oceli – austenitické16Nerezové oceli – duplexní18Litina GG/GTS40Litina GGG30Hliník < 8 % Si85Hliník > 8 % Si70Měď a slitiny mědi77 Další řezné podmínky Materiál obrobkuParametrHodnotaOcel < 700 N/mm2Posuv f0,125 mm/ot Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódO h8Délka spirályCelková délkaBO-E-101803903,9 mm43 mm75 mmBO-E-101804004 mm43 mm75 mmBO-E-101804204,2 mm43 mm75 mmBO-E-101804304,3 mm47 mm80 mm
