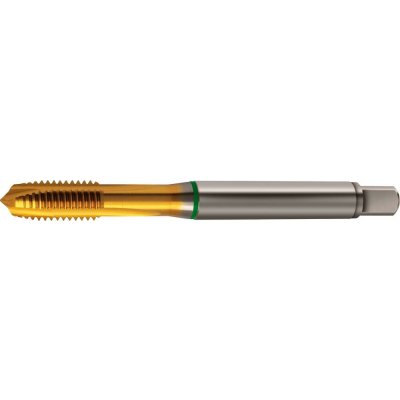

GÜHRING Strojní závitník din371 hss-co5 tin typ uni tvar b m10 gühring 9012850100000

Strojní závitník na průchozí otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5; TiN; typ UNI; tvar B. Pro běžné metrické závity dle DIN 13. M10Rozměr závitu 1,5 mmStoupání 100 mmCelková délka 10 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Technické údaje Rozměr závituM10Stoupání1,5 mmCelková délka100 mmO stopky10 mmČtyřhranná stopka8 mmŘ jádrového otvoru8,5 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaTiNMateriál nástrojeHSS-Co5Typ nástrojeUNITvarB Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm215Ocel < 1400 N/mm210Nerezové oceli – feritické / martenzitické10Nerezové oceli – austenitické8Litina GGG25Hliník < 8 % Si25Hliník > 8 % Si25 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16720040M40,7 mm63 mmBO-E-16720050M50,8 mm70 mmBO-E-16720060M61 mm80 mmBO-E-16720080M81,25 mm90 mm
