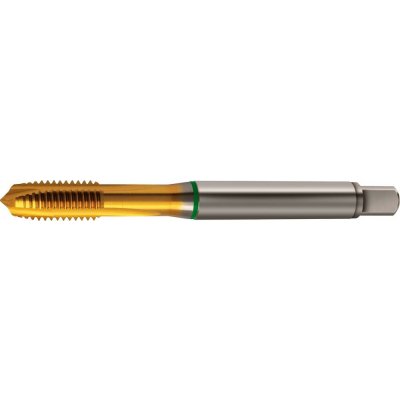

Strojní závitník na průchozí otvory. Závit M5; stoupání 0,8 mm; celková délka 70 mm. HSS-Co5; TiN; typ UNI; tvar B. Pro běžné metrické závity dle DIN 13. M5Rozměr závitu 0,8 mmStoupání 70 mmCelková délka 6 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Technické údaje Rozměr závituM5Stoupání0,8 mmCelková délka70 mmO stopky6 mmČtyřhranná stopka4,9 mmŘ jádrového otvoru4,2 mm NormaDIN... Celý popis
Koupit za 1 409 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Strojní závitník na průchozí otvory. Závit M5; stoupání 0,8 mm; celková délka 70 mm. HSS-Co5; TiN; typ UNI; tvar B. Pro běžné metrické závity dle DIN 13. M5Rozměr závitu 0,8 mmStoupání 70 mmCelková délka 6 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Technické údaje Rozměr závituM5Stoupání0,8 mmCelková délka70 mmO stopky6 mmČtyřhranná stopka4,9 mmŘ jádrového otvoru4,2 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaTiNMateriál nástrojeHSS-Co5Typ nástrojeUNITvarB Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm215Ocel < 1400 N/mm210Nerezové oceli – feritické / martenzitické10Nerezové oceli – austenitické8Litina GGG25Hliník < 8 % Si25Hliník > 8 % Si25 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16720030M30,5 mm56 mmBO-E-16720040M40,7 mm63 mmBO-E-16720060M61 mm80 mmBO-E-16720080M81,25 mm90 mm
