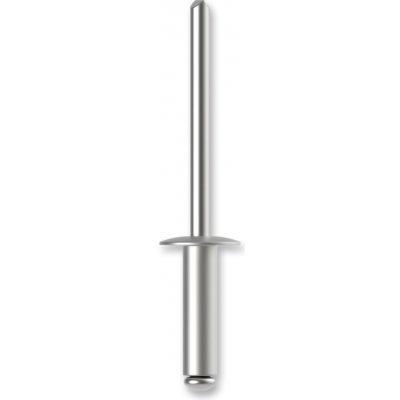

Hliníkový nýt 4.8 x 21 mm, 1 ks

Typ nýtu: Trhací (blind) nýt Provedení: Plochá hlava (standard dome / flat head) Materiál těla: Hliník (Al) – nejčastěji slitiny AlMg nebo AlCu Materiál trnu: Ocel (uhlíková, pozinkovaná) nebo hliník – dle provedeníRozměr: 4,8 mm x 21 mm

Konstrukční vlastnosti:

Tělo nýtu

-

Vyrobeno z tvárného hliníku pro bezpečné rozválcování během trhání trnu.

-

Hlava je plochá – zajišťuje větší dosedací plochu pro přenos zatížení a minimální vystouplost nad povrch.

Trn (Mandle):

-

Ocel, s lisovaným vroubkováním pro lepší uchycení v čelistech nýtovacího nástroje.

-

Koncová kulička (expander) zajišťuje rozválcování těla nýtu na slepé straně.

Rozměry a parametry:

U hliníkového nýtu 4,8 × 21 bývají běžné tyto parametry:

-

Průměr hlavy (dk): cca 9,5–10 mm

-

Výška hlavy (k): cca 1,2–1,5 mm

-

Průměr trnu: cca 2,7–3,0 mm

-

Upínací rozsah (grip range): přibližně 14–17 mm (liší se podle výrobce – nýt 21 mm není celý upínací rozsah)

-

Střižná pevnost: ~ 1,0–1,5 kN

-

Tahová pevnost: ~ 1,5–2,0 kN (Hodnoty jsou orientační, hliníkové nýty mají nižší pevnost než ocelové.)

Použití:

-

Spojování plechů, profilů a dílů tam, kde je přístup pouze z jedné strany.

-

Dřevo, hliník, tenké ocelové profily, kompozity, plastové díly.

-

Časté v automobilovém, strojírenském, elektro a stavebním průmyslu.

Výhody:

- Nízká hmotnost

- Odolnost proti korozi

- Jednoduchá instalace
