Popis

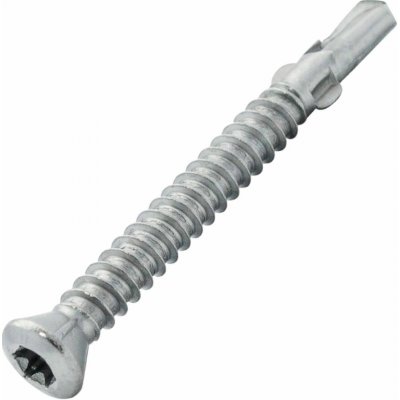

RAPI-TEC WINGS 5,5 × 85 mm – vrtací vrut pro terasová prkna na ocelové konstrukci
RAPI-TEC WINGS je speciální vrtací vrut s křidélky určený pro viditelné upevnění terasových prken ke spodní konstrukci z ocelových profilů. Vrut je vyroben z kalené martenzitické nerezové oceli C a je konstruován tak, aby při správném použití nebylo nutné samostatně předvrtávat dřevo ani ocelový profil.
Jak fungují křidélka WINGS
Při průchodu dřevem křidélka vyfrézují v připojovaném prkně otvor větší než průměr závitu. Díky tomu není prkno při následném vrtání ocelového profilu odtlačováno od konstrukce. Volnější otvor zároveň umožňuje přirozenou dilataci dřeva a snižuje namáhání vrutu na střih. Po kontaktu křidélek s ocelovým profilem se křidélka odlomí a závit vrutu se následně zašroubuje do kovové konstrukce.
Parametry a rozměry
- Rozměr: 5,5 × 85 mm
- Průměr závitu: 5,5 mm
- Délka závitové části: 48 mm
- Drážka: TORX T25
- Typ hlavy: zápustná hlava 60°
- Průměr hlavy: 7,5 mm
- Typ závitu: plný závit
- Špička: vrtáková špička
- Materiál: kalený martenzitický nerez C
- Vnitřní průměr závitu: 4,1 mm
- Maximální utahovací moment: 10 Nm
- Tloušťka stěny ocelového profilu: 2–5 mm
- Max. tloušťka připojovaného dílu při profilu 2 mm: 63 mm
- Provozní třída: 1, 2, 3
Typické použití
- terasová prkna na ocelové spodní konstrukci,
- stavební řezivo a KVH hranoly,
- neagresivní dřeviny bez obsahu tříslovin,
- venkovní konstrukce, kde je vhodné použití kaleného nerezu C.
Doporučený postup montáže
- V místě spoje vytvořte důlčíkem malé vedení, aby vrtací špička při začátku montáže neklouzala po povrchu.
- Začněte nižšími otáčkami a nechte vrtací špičku čistě projít horní vrstvou dřeva, aby se omezilo vytrhávání vláken.
- Poté zvyšte otáčky a provrtejte zbytek dřeva a ocelový profil. Při průchodu kovem jsou důležité vyšší otáčky.
- Po provrtání oceli otáčky snižte a vrut s citem dotáhněte do požadované polohy. Proč je konstrukce vrutu vhodná pro terasy
Geometrie hlavy je navržena tak, aby při pohybu a bobtnání dřeva omezovala osové namáhání vrutu. Křidélka současně vytvářejí prostor pro dilataci prkna. Pro pravidelnou spáru mezi terasovými prkny je vhodné použít terasové mezerníky nebo dilatační prvky.
Důležité upozornění k materiálu
Kalený martenzitický nerez C je vhodný pro venkovní použití s dřevinami bez obsahu tříslovin. Není vhodný do krytých bazénů. Pro agresivní dřeviny nebo prostředí s vyšší korozní zátěží je vhodné zvolit odpovídající vrut z nerezu A4.
