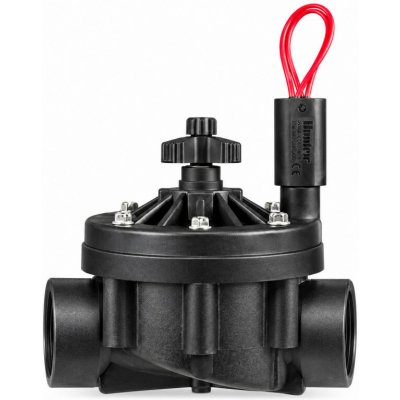

Hunter Elektroventil ICV-101G-B-FS s filtrem Sentry- 1" - F x F

HUNTER ICV-101-G-B-FS je 1" elektromagnetický ventil s vnitřními závity BSP, ovládáním 24 V AC a regulací průtoku. Mechanismus Filter Sentry čistí sítko řídicí části, nenahrazuje však hlavní filtr závlahy. Pro náročnější zavlažovací systémy s průtokem 0,03–9 m³/h a pracovním tlakem 1,5–15 bar. Těleso tvoří vyztužený nylon.HUNTER ICV-101-G-B-FS – elektroventil s čisticím mechanismem Filter SentryHUNTER ICV-101-G-B-FS je zavlažovací elektromagnetický ventil s 1" vnitřními závity BSP, cívkou 24 V AC, regulací průtoku a z výroby osazeným mechanismem Filter Sentry. Řada ICV je určena pro náročnější zavlažovací systémy s pracovním tlakem až 15 bar.Kde se tento model uplatníJednopalcové provedení je vhodné pro samostatné sekce, kde je kromě řízení vody důležitá i vyšší tlaková odolnost a ochrana řídicí části ventilu před nečistotami. Oproti větším ICV má menší maximální průtok, proto vždy ověřte odběr celé sekce.Ventil může ovládat jednu sekci nebo sloužit jako hlavní ventil před více větvemi. Při použití jako hlavní ventil musí být správně zapojen a nastaven odpovídající výstup řídicí jednotky. Nejde o náhradu ručního servisního uzávěru vody.Jak ventil fungujeŘídicí jednotka během zavlažování napájí cívku střídavým napětím 24 V. Cívka otevře řídicí kanálek a tlak vody umožní zvednutí membrány. Po ukončení povelu se při správných podmínkách ventil uzavře. Čas a délku zavlažování určuje řídicí jednotka, nikoli ventil.Co dělá Filter SentryMechanismus Filter Sentry mechanicky stírá nerezové filtrační sítko v řídicí části ventilu. Při otevření ventilu stírací prvek očistí celou plochu sítka a během průtoku vody pokračuje v čištění jeho horní části. Tím chrání vnitřní řídicí kanálky, na jejichž průchodnosti závisí správná činnost membrány.Nejde o filtr veškeré vody proudící do postřikovačů. Ventil nenahrazuje hlavní filtr závlahy a označení FS neznamená, že lze bez úpravy používat libovolně znečištěnou nebo kalovou vodu. Filtraci je stále nutné zvolit podle zdroje a požadavků zavlažovacích prvků.Konstrukce a nastavení průtokuTěleso a víko jsou z nylonu vyztuženého skelnými vlákny. Součástí konstrukce je membrána z EPDM vyztužená tkaninou, dvojitý těsnicí lem a zapouzdřená cívka se zachyceným pístkem. Šroubované víko umožňuje přístup při servisu a ruční odvzdušnění slouží k místnímu vyzkoušení sekce.Ovladačem lze mechanicky upravit otevření ventilu a průtok. Tato regulace sama neudržuje konstantní tlak za ventilem. Pro automatickou regulaci lze doplnit HUNTER Accu-Sync, ale celá sestava musí respektovat i jeho tlakové a průtokové limity, které nejsou totožné s parametry samotného ICV.Technické parametryVýrobce a modelHUNTER ICV-101-G-B-FSPřipojení1" BSP, vnitřní závityOvládání24 V AC, střídavé napětíRozsah průtoku podle výrobce0,03–9 m³/hDoporučený pracovní tlak1,5–15 barRegulace průtokuano, ručníFilter Sentryano, z výroby instalovaný čisticí mechanismusMateriál tělesa a víkanylon vyztužený skelnými vláknyMontáž, zapojení a údržbaPřed elektrickým připojením ověřte proudový odběr osazené cívky a zatížitelnost výstupu řídicí jednotky podle dokumentace konkrétního provedení. Ze stejného podkladu ověřte i teplotní limit; určení pro závlahu samo o sobě nepotvrzuje vhodnost pro rozvody teplé vody.Ventil vybírejte podle návrhového průtoku a tlakových ztrát. Potrubí před montáží propláchněte, dodržte šipku proudění a ponechte přístup k víku i regulaci průtoku. Závity ani cívku nevystavujte nadměrné síle.Cívka se připojuje k výstupu 24 V AC; propojovací spoje v šachtě musí být vodotěsné. Tato varianta není přímo určena pro bateriové řízení s impulzní cívkou 9 V DC. Před otevřením ventilu vypněte řízení, uzavřete přívod vody a odtlakujte potrubí.Při výběru nepřeceňujte samotnou hodnotu 15 bar: celý rozvod, spojky, filtry a případné regulátory musí být navrženy pro skutečný provozní tlak. Filter Sentry usnadňuje provoz v náročnějších podmínkách, ale nezbavuje systém potřeby kontroly a údržby.
