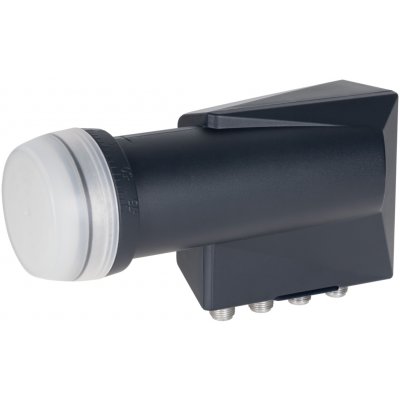

Inverto Black Premium QUATTRO Universal 6521

Inverto Quattro Universal Premium LNB IDLP-QTL413-PREMU-OPN Quattro LNB 40 mm 0,2 dB Premium - 6521

Speciálně navržen tak, aby splňoval poptávku globálního trhu DTH po konkurenceschopných a 4G/LTE chráněných LNB.

Díky nejnovější technologii čipsetu a designu vlnovodu nabízí tento LNB optimalizované možnosti příjmu.

LNB umožňuje příjem signálů ze satelitu a jejich distribuci přes multipřepínač do set-top boxů.

LNB podporuje HD a UHD přenosy, má vynikající RF výkon, velmi nízkou spotřebu energie a je navržen tak, aby optimálně potlačoval rušení ze signálů 4G/LTE.

Klíčové vlastnosti:

Nízký fázový šum, kompatibilní s DVB-S2 (HD a UHD)
Nízké šumové číslo
Nízká spotřeba energie
Vysoké potlačení křížové polarizace
Vysoká frekvenční stabilita

Technické specifikace:

Vstupní frekvenční rozsah spodního pásma: 10,7 GHz ~ 11,7 GHz
Výstupní frekvenční rozsah spodního pásma: 950 MHz ~ 1950 MHz
Frekvence LO spodního pásma: 9,75 GHz
Vstupní frekvenční rozsah horního pásma: 11,7 GHz ~ 12,75 GHz
Výstupní frekvenční rozsah horního pásma: 1100 MHz ~ 2150 MHz
Frekvence LO horního pásma: 10,6 GHz
Šumové číslo: typicky 0,2 dB (maximálně 0,7 dB)
Teplotní drift LO při 60 °C: maximálně ±2,0 MHz

Počáteční přesnost LO (při 25 °C): maximálně ±500 kHz.

Fázový šum LO při 1 kHz: -70 dBc/Hz

Fázový šum LO při 10 kHz: -80 dBc/Hz

Fázový šum LO při 100 kHz: -90 dBc/Hz

Fázový šum LO při 1 MHz: -100 dBc/Hz

Zisk konverze: 57 dB ~ 67 dB
Zvlnění zisku (v pásmu 26 MHz): Max. 1 dB (špička-špička)
Změna zisku (v celém pásmu): Max. 4 dB (špička-špička)
Potlačení obrazu: min. 40 dB.
Intermodulační zkreslení 3. řádu – ICP3: min. +10 dBm.
Kompresní bod 1 dB (na výstupu): min. 0 dBm.
Izolace křížové polarizace: min. 22 dB.
PSV výstupu: Max. 2,0:1.
Úroveň rušení v pásmu: Max. -65 dBm.
Spotřeba proudu: Max. 230 mA. (10 VDC ~ 20 VDC)
Provozní teplota: -30 °C ~ +60 °C
Výstupní impedance: 75 Ω (typ F)
Výstupní konektor: typ F (samice)
Hmotnost: 176 g
