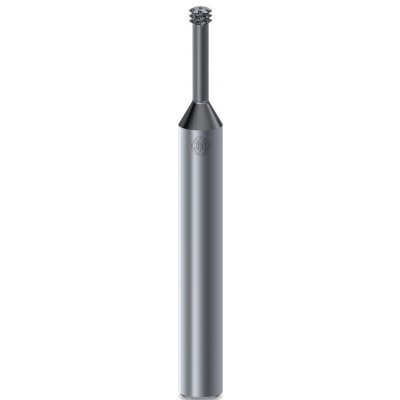

Monolitní tříprofilová závitová fréza řady SHARK GFT slouží k výrobě vnitřního závitu UNJF Nr. 4-48 v součástech pro letecký a kosmický průmysl. Provedení 3xD je určeno pro hluboké závity do hloubky trojnásobku jmenovitého průměru závitu. Závitový profil odpovídá ISO 3161, ASME B1.15, ASME B1.1. Nástroj je z monolitního slinutého karbidu s povlakem AlTiCrN. Má 4 drážky s levou šroubovicí a pravý směr řezání. Tato varianta se stopkou 3 mm je bez vnitřního chladicího kanálku. Řezná část má tři plné... Celý popis
Koupit za 5 600 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Monolitní tříprofilová závitová fréza řady SHARK GFT slouží k výrobě vnitřního závitu UNJF Nr. 4-48 v součástech pro letecký a kosmický průmysl. Provedení 3xD je určeno pro hluboké závity do hloubky trojnásobku jmenovitého průměru závitu. Závitový profil odpovídá ISO 3161, ASME B1.15, ASME B1.1. Nástroj je z monolitního slinutého karbidu s povlakem AlTiCrN. Má 4 drážky s levou šroubovicí a pravý směr řezání. Tato varianta se stopkou 3 mm je bez vnitřního chladicího kanálku. Řezná část má tři plné závitové profily. Tato koncepce je určena pro produktivní a hospodárné frézování hlubších vnitřních závitů, včetně použití v obtížně obrobitelných materiálech. Standardní válcová stopka odpovídá DIN 6535 HA. Alternativně lze objednat stopku DIN 6535 HB nebo HE bez příplatku. Řezné podmínky a CNC program je třeba přizpůsobit konkrétnímu materiálu a závitu. Parametry: Závit: UNJF Nr. 4-48; Počet závitů na palec P [tpi]: 48; Oblast použití: letecký a kosmický průmysl; Provedení: 3xD; Materiál: monolitní slinutý karbid (VHM); Povlak: AlTiCrN; Délka řezné části l1 [mm]: 1,5; Celková délka l2 [mm]: 39; Užitná délka l4 [mm]: 9; Počet plných závitových profilů: 3; Průměr stopky d2 [mm]: 3; Počet drážek z: 4; Drážky: levá šroubovice; Směr řezání: pravý; Chlazení: bez vnitřního kanálku; Stopka: DIN 6535 HA; Norma závitu: ISO 3161, ASME B1.15, ASME B1.1.
