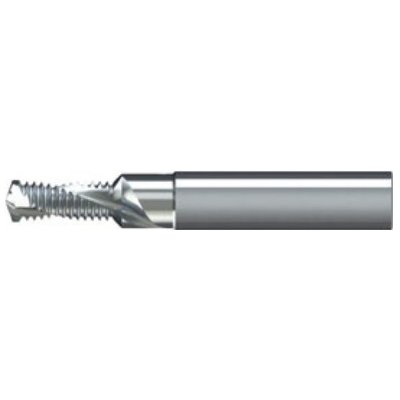

JBO Vrtací závitová fréza se zahloubením m4x0,7 1,5xd ticn, vhm, bgf, jbo

V jednom pracovním cyklu vyvrtá otvor, zahloubí jeho vstup a vyfrézuje závit. Je vhodná pro výrobu závitových otvorů zejména v neželezných kovech podle doporučených řezných podmínek. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. Zahloubení má úhel 45°. Nástroj umožňuje vytvářet slepé i průchozí závity a omezuje výměny nástrojů i počet obsazených pozic v zásobníku. Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku. Parametry: Označení varianty: BGF M4 1,5xD TiCN; Stoupání P [mm]: 0,7; l1 [mm]: 6,85; Celková délka l2 [mm]: 48; Minimální délka l3 [mm]: 36; Průměr stopky d2 [mm]: 6; Průměr zahloubení ds [mm]: 4,2; Délka ls [mm]: 7,4; Délka lsz [mm]: 6,8; Průměr vrtací části dk [mm]: 3,30; Délka l6 [mm]: 0,7; Počet drážek z: 2; Provedení hloubky: 1,5 × D; Povlak: TiCN; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 13; Směr vyráběného závitu: pravý i levý podle programu CNC.
