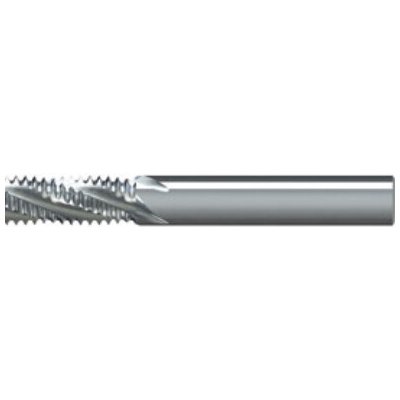

JBO Závitová fréza mj8 2xd ik ticn, vhm, gf, jbo

Na CNC stroji vytváří závit šroubovicovou interpolací v předem připraveném otvoru. Korekcí dráhy nástroje lze doladit výsledný rozměr závitu. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku. Parametry: Označení varianty: GF MJ8 2xD IK TiCN; Stoupání P [mm]: 1,25; l1 [mm]: 18,10; Celková délka l2 [mm]: 54; Průměr stopky d2 [mm]: 6; Počet drážek z: 3; Provedení hloubky: 2 × D; Povlak: TiCN; Chlazení: vnitřní přívod chladicí kapaliny; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Směr vyráběného závitu: pravý i levý podle programu CNC.
