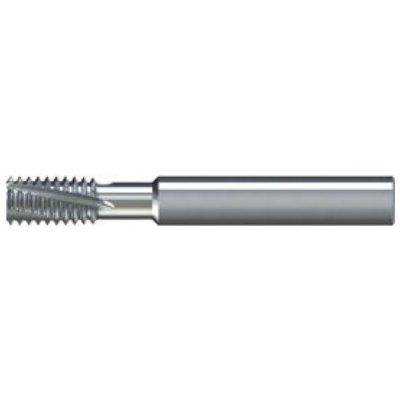

JBO Závitová fréza pro více průměrů d10x16xm0,5 ik au, vhm, gfm, jbo

Umožňuje jedním nástrojem obrábět více průměrů závitů se stejným stoupáním. Při výběru je rozhodující také nejmenší přípustný průměr závitu a dostupná užitná délka. Tato varianta AU je určena pro vnější závity. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. U odpovídajícího provedení umožňuje zápich mezi řeznou částí a stopkou navazující průchod do větší hloubky. Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku. Parametry: Označení varianty: GFM D10x16xM0,5 IK AU; Průměr frézy d1 [mm]: 10; Stoupání P [mm]: 0,5; Nejmenší průměr závitu D? [mm]: 3; l1 [mm]: 16; Celková délka l2 [mm]: 70; Průměr stopky d2 [mm]: 10; Užitná délka l4 [mm]: 25; Počet drážek z: 4; Chlazení: vnitřní přívod chladicí kapaliny; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnější závity; Související normy: DIN 13; Směr vyráběného závitu: pravý i levý podle programu CNC.
