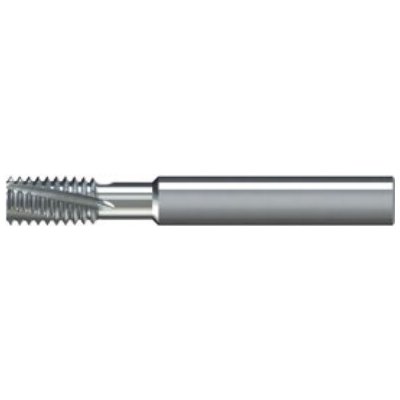

JBO Závitová fréza pro více průměrů d16x25xm2,5 ik, vhm, gfm, jbo

Umožňuje jedním nástrojem obrábět více průměrů závitů se stejným stoupáním. Při výběru je rozhodující také nejmenší přípustný průměr závitu a dostupná užitná délka. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. U odpovídajícího provedení umožňuje zápich mezi řeznou částí a stopkou navazující průchod do větší hloubky. Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku. Parametry: Označení varianty: GFM D16x25xM2,5 IK; Průměr frézy d1 [mm]: 16; Stoupání P [mm]: 2,5; Nejmenší průměr závitu D? [mm]: 22; l1 [mm]: 25; Celková délka l2 [mm]: 90; Průměr stopky d2 [mm]: 16; Užitná délka l4 [mm]: 40; Počet drážek z: 5; Chlazení: vnitřní přívod chladicí kapaliny; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 13; Směr vyráběného závitu: pravý i levý podle programu CNC.
