Při výrobě závitového otvoru současně frézuje závit a sráží jeho vstup pod úhlem 45°. Spojení operací omezuje výměny nástrojů a uvolňuje místo v zásobníku CNC stroje. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. Otvor pro závit se připravuje předem. Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných... Celý popis
Koupit za 6 827 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

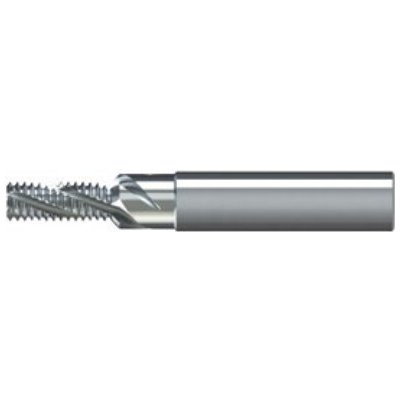

Při výrobě závitového otvoru současně frézuje závit a sráží jeho vstup pod úhlem 45°. Spojení operací omezuje výměny nástrojů a uvolňuje místo v zásobníku CNC stroje. Pravý i levý závit vzniká volbou odpovídajícího programu CNC. Otvor pro závit se připravuje předem. Provedení má válcovou stopku a pravé šroubovicové drážky. Pro válcové závity umožňuje metoda frézování vyrábět pravé i levé závity podle programu CNC. Krátké frézovací třísky usnadňují odvod a malé řezné síly podporují obrábění tenkostěnných dílů. Přesnost závitu lze ovlivnit korekcí dráhy nástroje. Řeznou rychlost, posuv a počet průchodů je třeba zvolit podle materiálu obrobku, povlaku, průměru a vyložení nástroje. Na zakázku jsou pro tuto řadu popsány úpravy chladicích kanálků, drážek a odlehčení zubových řad. Jde o volitelné modifikace, které nejsou automatickou součástí standardního výrobku. Parametry: Označení varianty: GFS M4 3xD TiCN; Stoupání P [mm]: 0,7; l1 [mm]: 12,25; Celková délka l2 [mm]: 54; Minimální délka l3 [mm]: 36; Průměr stopky d2 [mm]: 6; Průměr zahloubení ds [mm]: 4,2; Délka ls [mm]: 12,8; Počet drážek z: 3; Provedení hloubky: 3 × D; Povlak: TiCN; Materiál nástroje: monolitní slinutý karbid (VHM); Určení: vnitřní závity; Související normy: DIN 13; Směr vyráběného závitu: pravý i levý podle programu CNC.
