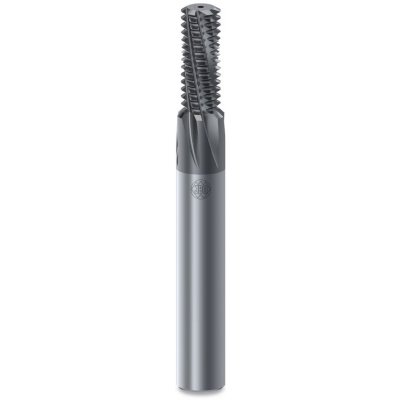

JBO Závitová fréza shark gf unjc nr. 6-32, 2xd, vhm, altin, ik, jbo

Monolitní závitová fréza řady SHARK GF slouží k výrobě vnitřního závitu UNJC Nr. 6-32 v součástech pro letecký a kosmický průmysl. Provedení 2xD je určeno pro závity do hloubky dvojnásobku jmenovitého průměru závitu. Závitový profil odpovídá ISO 3161, ASME B1.15, ASME B1.1. Nástroj je z monolitního slinutého karbidu s povlakem AlTiN. Má 4 drážky s levou šroubovicí a pravý směr řezání. Vnitřní kanálek přivádí chladicí kapalinu do pracovní oblasti. Řada je zaměřena na kvalitní povrch vnitřních závitů, dlouhou životnost nástroje a opakovatelnost výroby. Umožňuje obrábět náročné závitové profily také v obtížně obrobitelných materiálech. Standardní válcová stopka odpovídá DIN 6535 HA. Alternativně lze objednat stopku DIN 6535 HB nebo HE bez příplatku. Řezné podmínky a CNC program je třeba přizpůsobit konkrétnímu materiálu a závitu. Parametry: Závit: UNJC Nr. 6-32; Počet závitů na palec P [tpi]: 32; Oblast použití: letecký a kosmický průmysl; Provedení: 2xD; Materiál: monolitní slinutý karbid (VHM); Povlak: AlTiN; Délka řezné části l1 [mm]: 7,5; Celková délka l2 [mm]: 54; Průměr stopky d2 [mm]: 6; Počet drážek z: 4; Drážky: levá šroubovice; Směr řezání: pravý; Chlazení: vnitřní; Stopka: DIN 6535 HA; Norma závitu: ISO 3161, ASME B1.15, ASME B1.1.
