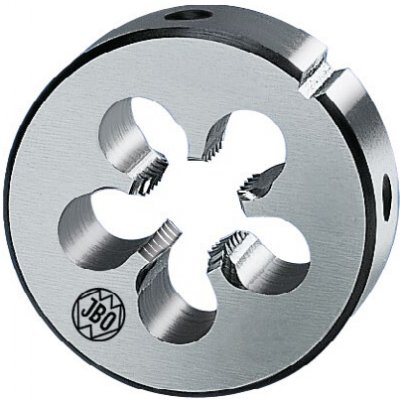

Přesné kruhové závitové očko v provedení VA slouží k řezání vnějšího pravého závitu UNJF 3/4"-16 v toleranci 3A. Je určeno pro výrobu náročných závitových spojů v leteckém a kosmickém průmyslu, kde je důležitá rozměrová přesnost a opakovatelná kvalita. Nástroj je vyroben z rychlořezné oceli HSSE. Má spirálový náběh, lapovaný závit a nitridovaný povrch. Provedení očka odpovídá DIN EN 22568 a závitový profil ISO 3161, ASME B1.15, ASME B1.1. Délka náběhu je 2x stoupání závitu. Vnější průměr 45 mm a... Celý popis
Koupit za 4 593 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Přesné kruhové závitové očko v provedení VA slouží k řezání vnějšího pravého závitu UNJF 3/4"-16 v toleranci 3A. Je určeno pro výrobu náročných závitových spojů v leteckém a kosmickém průmyslu, kde je důležitá rozměrová přesnost a opakovatelná kvalita. Nástroj je vyroben z rychlořezné oceli HSSE. Má spirálový náběh, lapovaný závit a nitridovaný povrch. Provedení očka odpovídá DIN EN 22568 a závitový profil ISO 3161, ASME B1.15, ASME B1.1. Délka náběhu je 2x stoupání závitu. Vnější průměr 45 mm a tloušťka 14 mm určují velikost odpovídajícího držáku. Geometrii a řezné podmínky je třeba volit podle materiálu obrobku a požadované kvality povrchu. Parametry: Závit: UNJF 3/4"-16; Počet závitů na palec P [tpi]: 16; Oblast použití: letecký a kosmický průmysl; Určení: vnější závit; Směr závitu: pravý; Tolerance: 3A; Materiál: HSSE; Provedení: VA; Náběh: spirálový; Délka náběhu x: 2x P; Dokončení závitu: lapované; Nitridace: ano; Jmenovitý průměr závitu d [mm]: 19,05; Vnější průměr očka D [mm]: 45; Tloušťka očka E [mm]: 14; Počet zubů n: 6; Norma očka: DIN EN 22568; Norma závitu: ISO 3161, ASME B1.15, ASME B1.1.
