Popis

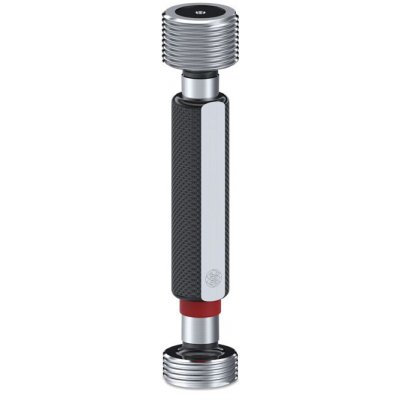

Oboustranný mezní závitový trn slouží ke kontrole vnitřního závitu UNJC 7/16"-14 v toleranci 3B. Tato varianta je určena pro pravý závit v součástech pro letecký a kosmický průmysl. Spojuje dobrou a zmetkovou kontrolní stranu v jednom měřidle. Umožňuje vyhodnotit vyrobený závit metodou GO/NO-GO při výrobní a výstupní kontrole závitových otvorů. Závitový profil odpovídá ISO 3161, ASME B1.15, ASME B1.1; rozměry kalibru jsou podle ANSI / ASME B1.2. Správně zvolená tolerance, směr závitu a návazná kalibrace podporují reprodukovatelnost kontroly a sledovatelnost měření. Pro závitové kalibry je nabízena podniková kalibrace, rekalibrace a pro akreditované postupy kalibrace DAkkS podle DIN EN ISO/IEC 17025. Rozsah kalibrace a požadovaný kalibrační list se sjednávají při objednávce. Parametry: Závit: UNJC 7/16"-14; Počet závitů na palec P [tpi]: 14; Oblast použití: letecký a kosmický průmysl; Určení: vnitřní závit; Funkce kalibru: dobrý/zmetkový (GO/NO-GO); Směr závitu: pravý; Tolerance: 3B; Jmenovitý průměr závitu d [mm]: 11,113; Norma závitu: ISO 3161, ASME B1.15, ASME B1.1; Rozměrová norma kalibru: ANSI / ASME B1.2.
