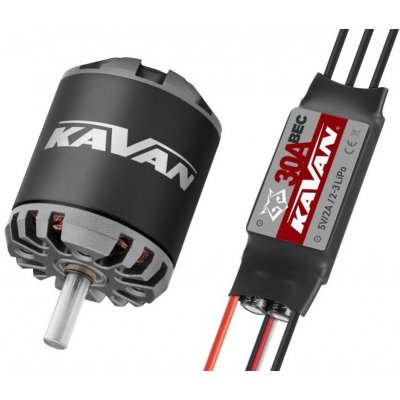

KAVAN Kavan Combo set C2836-915 + R30B

Motory KAVAN C jsou výkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s výbornými elektrickými vlastnostmi, propracovanou konstrukcí a výborným výrobním zpracováním. Představují velmi dobrou volbu pro pohon vašich rekreačně-sportovních modelů s výbornými výkonovými parametry, dobrou účinností a příznivou cenou. Jsou to nízkootáčkové motory s velkým točivým momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

Systém označování motorů: CxxYY-zzzz

C - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")

xx - průměr motoru v mm

YY - délka motoru v mm

zzzz - počet otáček na volt (ot./min na V), „KV“

KAVAN C2836-915 je střídavý motor učený pro pohon menších modelů s letovou hmotností do 1050 g s napájením z dvoučlánkového až čtyřčlánkového akumulátoru Li-poly. Výborně se hodí pro modely velikosti jako Multiplex Easy Glider apod.
Montáž motoru: KAVAN C2836-915 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte nejméně dva (protilehlé), nebo čtyři šrouby M3, které zasahují do čela motoru v rozmezí 3 - 4 mm. Páry otvorů pro upevňovací šrouby v čele motoru jsou rozmístěny pravidelně o 180° na kružnicích o průměru 16 a 19 mm. Motorová přepážka by měla být z 3 mm letecké překližky. Sada pro zadní montáž (upevňovací kříž, unašeč vrtule pro zadní motáž) je dodávána spolu s motorem.
Sada motoru obsahuje: motor C2836-915 s kabely s připájenými 3,5 mm zlacenými konektory, sadu pro zadní montáž, návod.

Napájení LiXX článků
2 - 4

Otáčky na Volt [ot./min/V]
915

Max. výkon (30 s/4S LiPo) [W]
220

Proud naprázdno (2S) [mA]
700

Max. špičkový proud (30 s) [A]
20

Průměr [mm]
27.8

Délka [mm]
37

Průměr hřídele [mm]
4

Hmotnost [g]
67

Počet pólů
14

Časování [°]
15 - 25

Regulátor [A]
25 - 30

Větroň do hmotnosti [g]
1050

Trenér do hmotnosti [g]
900

Akrobat do hmotnosti [g]
800

3D do hmotnosti [g]
600

Doporučená vrtule
2S: 12x5-6”


3S: 11x5-6”



4S: 9x5”

POPIS A FUNKCE REGULÁTORU

Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-3S LiPo/Li-ion nebo 5-9 čl. NiCd/NiMH.
Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion
Lineární stabilizátor napájení BEC 5,0 V se zatížitelností až 2 A.
Nastavitelné časování pro optimální přizpůsobení danému motoru.
Nastavitelná napěťová ochrana - odpojování motoru při poklesu napájecího napětí.
Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
Automatické stažení plynu při ztrátě řídícího signálu.
Plynulá lineární regulace plynu.
Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty KAVAN R.
Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

Programovatelná brzda (Vypnuta - Zapnuta).
Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
Nastavitelné mezní napětí pro odpojení motoru - napěťová ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,85 V/čl., 3,15 V/čl., 3,3 V/čl. NiXX aku: 0%/50%/65% z počáteční hodnoty napětí.)
Resetování nastavení regulátoru na výchozí tovární nastavení.
Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Nízké (3,75°), Střední (15°), Vysoké (26,25°)
Nastavitelný měkký rozběh pro motory s převodovkou a vrtulníky ve třech stupních: Normální (300 ms) / Měkký (1,5 s) / Super měkký (3 s).

OCHRANNÉ FUNKCE REGULÁTORU

Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
Tepelná ochrana: Pokud teplota regulátoru překročí 110°C, regulátor omezí výstupní výkon.
Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty KAVAN R.

Použití
Letadlo,Vrtulník

Typ
střídavý

Trvalý proud [A]
30

Max. špičkový proud [A]
40

NiXX článků
5 - 9

LiXX článků
2 - 3

BEC napětí [V]
5

BEC proud [A]
2

Délka [mm]
68

Šířka [mm]
25

Výška [mm]
8

Hmotnost [g]
37

Regulace
jednosměrná

Brzda
Ano

Vstup pro senzory
Ne

Programovatelný
Ano
