Kolík válcový DIN 7A m6 5x16 nerez A4

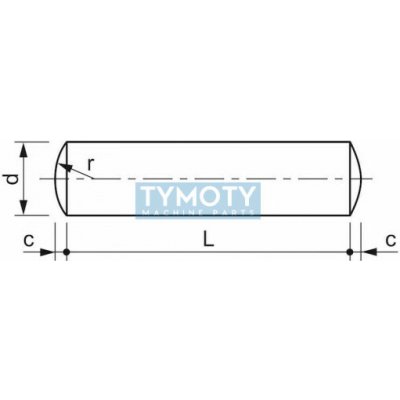

Kolík válcový DIN 7A m6 5x16 nerez A4Přesný válcový kolík odpovídající normě DIN 7 v provedení A (se sraženými hranami) je určen pro pevné a přesné spojování strojních součástí, zajištění polohy a přenos příčných sil. Výrobek je zhotoven z nerezové oceli A4 (AISI 316), která poskytuje vynikající odolnost vůči korozi i v agresivním prostředí, jako je mořská voda nebo chemické provozy. Kolík disponuje broušeným povrchem a je vyráběn v plusové toleranci m6, což jej předurčuje pro lícované spoje s přesahem. Alternativní označení a identifikace:DIN 7 (typ A)ISO 2338 (ekvivalentní norma pro válcové kolíky)ČSN 02 2150 (odpovídající česká norma)PID: 722941Kód: 05x016, 5x16 m6 A4 Složení a vlastnosti:Materiálové provedení: Austenitická nerezová ocel A4 (AISI 316) se zvýšenou odolností proti kyselinám.Tolerance m6: Plusová tolerance zajišťující pevné uložení v otvorech s tolerancí H7.Geometrie: Válcové tělo s precizně sraženými konci pro snazší náběh do otvoru (provedení A).Povrchová úprava: Jemně broušený povrch zajišťující nízké drsnosti a vysokou rozměrovou přesnost.ParametrHodnotaJmenovitý průměr (d)5 mmDélka (l)16 mmTolerancem6MateriálNerezová ocel A4 (AISI 316)Norma DIN7 (Provedení A)Norma ISO2338Norma ČSN02 2150Typ kolíkuVálcový, bez závitu Technická specifikace:Kolík je konstruován jako plné válcové těleso bez vnitřního závitu. Na rozdíl od verze DIN 7B (zaoblené konce) disponuje verze DIN 7A kuželovým zahloubením hran, které usnadňuje montáž pomocí lisování. Tolerance m6 je standardně volena pro spoje, kde je vyžadována vysoká stabilita polohy a minimální vůle, typicky v kombinaci s vystruženými otvory. Oblast použití / Příklady aplikací:Potravinářský průmysl a výroba nápojů (díky atestaci nerezové oceli).Chemický a farmaceutický průmysl (odolnost vůči agresivním látkám).Stavba lodí a námořní technika (odolnost vůči slané vodě).Přesné strojírenství a optické přístroje.Zajištění vzájemné polohy forem a přípravků. Montáž a údržba:Montáž se provádí lisováním nebo zatloukáním do předvrtaného a vystruženého otvoru (doporučená tolerance otvoru H7). Vzhledem k materiálu A4 není nutná další povrchová ochrana. Při demontáži je nutné počítat s tím, že kolík nemá vnitřní vytahovací závit a je přístupný pouze vytlačením z druhé strany otvoru, případně odvrtáním při destrukční demontáži.
