Kolík válcový rýhovaný do 1/2 DIN 1474 10x25Válcový rýhovaný kolík dle normy DIN 1474 (odpovídá ISO 8741 a ČSN 022174) je přesný spojovací prvek určený pro vytváření pevných a stabilních rozebíratelných spojů. Konstrukce kolíku se vyznačuje třemi podélnými rýhami, které jsou do těla vylisovány do poloviny jeho celkové délky. Tento konstrukční prvek umožňuje instalaci do běžně vrtaných otvorů bez nutnosti přesného vystružování, neboť rýhování zajišťuje potřebný přesah a mechanické zaklesnutí materiálu.Alternativní... Celý popis
Koupit za 44 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
91 %
Kolík válcový rýhovaný do 1/2 DIN 1474 10x25
Doprava:
84 Kč
44 Kč
Koupit za 44 Kč
Popis

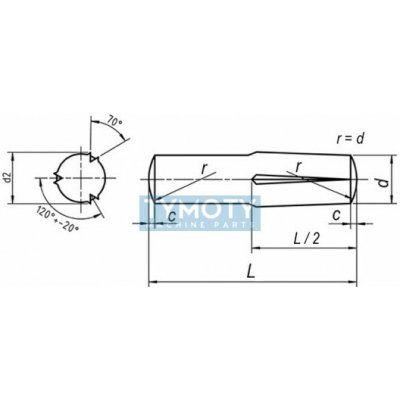

Kolík válcový rýhovaný do 1/2 DIN 1474 10x25Válcový rýhovaný kolík dle normy DIN 1474 (odpovídá ISO 8741 a ČSN 022174) je přesný spojovací prvek určený pro vytváření pevných a stabilních rozebíratelných spojů. Konstrukce kolíku se vyznačuje třemi podélnými rýhami, které jsou do těla vylisovány do poloviny jeho celkové délky. Tento konstrukční prvek umožňuje instalaci do běžně vrtaných otvorů bez nutnosti přesného vystružování, neboť rýhování zajišťuje potřebný přesah a mechanické zaklesnutí materiálu.Alternativní označení a identifikace:Kód produktu: 860495Typové označení: S-KVR1/2-10/025Normy: DIN 1474, ISO 8741, ČSN 022174Alternativní zápis: Kolík 10x25 DIN 1474, KVR 1/2 10/25Konstrukční vlastnosti a geometrieProfil rýhování: Tři rýhy symetricky rozložené po obvodu o 120° zasahující do poloviny délky dříku.Materiálová báze: Konstrukční ocel s vysokou odolností proti střihu a tlaku.Náběhové hrany: Konce kolíku jsou opatřeny sražením nebo zaoblením pro usnadnění montáže a zamezení poškození stěn otvoru.Tolerance: Jmenovitý průměr d = 10 mm je v hladké části dodržen v tolerancích pro uložení, zatímco rýhovaná část vykazuje definovaný nárůst průměru.ParametrHodnotaJmenovitý průměr10 mmCelková délka25 mmRozsah rýhováníDo 1/2 délky (cca 12,5 mm)Norma DINDIN 1474Norma ISOISO 8741Norma ČSNČSN 02 2174MateriálOcel (bez povrchové úpravy / černěno)Typ rýhováníRovnoběžnéOblast použití a příklady aplikacíRýhované kolíky DIN 1474 nacházejí uplatnění především ve strojírenství a v kovovýrobě pro fixaci polohy strojních součástí, zajištění čepů nebo jako dorazové prvky. Díky rýhování pouze na polovině délky jsou ideální pro aplikace, kde jedna část spoje vyžaduje pevné nalisování, zatímco druhá část umožňuje volnější lícování nebo snadnější demontáž jedné ze spojovaných komponent.Montáž a údržbaMontáž se provádí zalisováním nebo zatlučením do otvoru o jmenovitém průměru 10 mm (doporučená tolerance otvoru H11). Pružná deformace rýhovaných výstupků zajišťuje vysoký radiální přítlak a odolnost proti samovolnému uvolnění vlivem vibrací nebo rázů. Při demontáži je nutné vyvinout sílu překonávající odpor deformovaného rýhování, doporučuje se použití vyrážeče odpovídajícího průměru.
