Kolík válcový rýhovaný z 1/3 DIN 1475 10x55

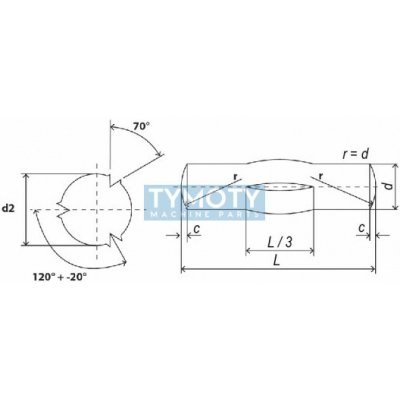

Kolík válcový rýhovaný z 1/3 DIN 1475 10x55Kolík válcový rýhovaný se středovým rýhováním na jedné třetině délky dle normy DIN 1475 je vysoce přesný spojovací prvek určený pro vytvoření samosvorných, pevných a zároveň částečně rozebíratelných spojů. Tento typ kolíku se vyznačuje třemi podélnými rýhami vytlačenými do povrchu materiálu, které při zalisování do otvoru vykazují pružnou deformaci, čímž zajišťují vysoký třecí odpor bez nutnosti přesného vystružování otvorů (postačuje tolerance H11 nebo H12).Alternativní označení a identifikace:ČSN: 022175 (02 2175)ISO: 8742Kód produktu: 860580Typové označení: S-KVR1/2-10/055Ekvivalenty: Knebelkerbstifte, Grooved pins with center grooveKonstrukční vlastnosti a geometrie:Typ rýhování: Středové rýhování (parallel center grooved) zasahující do 1/3 celkové délky kolíku.Způsob montáže: Určeno pro nalisování do předvrtaných otvorů; rýhovaná část zajišťuje bezpečné ukotvení proti osovému posunu.Materiál: Automatová nebo konstrukční ocel bez povrchové úpravy (pokud není specifikováno jinak).Tvar: Válcové tělo s náběžnými hranami pro snadnější zavedení do otvoru.ParametrHodnotaNorma DIN1475Norma ISO8742Norma ČSN022175Jmenovitý průměr (d1)10 mmCelková délka (l)55 mmRozsah rýhování1/3 délky (středové)MateriálOcel (Stahl)Tolerance otvoruH11 / H12Hlavní výhody a funkční charakteristika:Samosvornost: Deformované rýhy vytvářejí radiální napětí, které fixuje kolík v otvoru.Efektivita montáže: Odpadá nákladné dokončovací operace jako vystružování; stačí vrtání běžným spirálovým vrtákem.Vysoká stabilita: Konstrukce zajišťuje odolnost vůči vibracím a rázům v mechanických sestavách.Oblast použití a příklady aplikací:Fixace polohy strojních dílů v převodovkách a pohonech.Spoje hřídelí s náboji u méně zatížených součástí.Zajištění pružinových prvků a pák.Průmyslová výroba strojů, kde je vyžadována rychlá a spolehlivá montáž bez přesného lícování.
