Kolík válcový rýhovaný z 1/3 DIN 1475 2x24

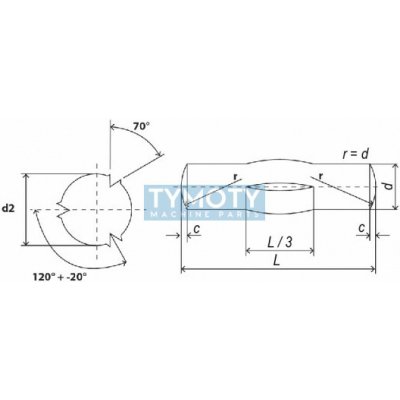

Kolík válcový rýhovaný z 1/3 DIN 1475 2x24Válcový rýhovaný kolík podle normy DIN 1475 (odpovídající mezinárodní normě ISO 8742) je precizní spojovací prvek určený pro pevné spoje v průmyslových aplikacích. Tento specifický typ kolíku se vyznačuje třemi podélnými rýhami, které jsou vyražené v jeho střední třetině. Rýhování zajišťuje bezpečné a samosvorné uložení kolíku v otvoru bez nutnosti jeho přesného vystružování, čímž se výrazně snižují náklady na přípravu montáže.Alternativní označení a identifikaceDIN: 1475ISO: 8742ČSN: 022175Typ: Válcový se středovým rýhováním z 1/3 délkyPID: 860515Složení a vlastnostiMateriál: Konstrukční ocel (automatová ocel), případně nerezová ocel dle normy.Konstrukce rýh: Tři rýhy jsou po obvodu odsazeny o 120° a jsou situovány ve střední části těla.Povrchová úprava: Standardně dodáváno bez úpravy (černěné nebo lesklé) nebo s galvanickým zinkováním.Tolerance otvoru: Díky rýhování lze kolík montovat do běžně vrtaných otvorů s tolerancí H11.ParametrHodnotaJmenovitý průměr (d1)2 mmCelková délka (l)24 mmDélka rýhované částicca 8 mm (1/3 celkové délky)Norma DIN1475Norma ISO8742Norma ČSN022175MateriálOcelHlavní výhody / Funkční charakteristikaSamosvornost: Deformace materiálu vytvořená rýhováním vytváří v otvoru předpětí, které brání samovolnému uvolnění kolíku.Vibrační odolnost: Spoj je vysoce stabilní i při dynamickém namáhání a mechanických otřesech.Efektivita montáže: Není vyžadováno vystružování (stružení) otvorů, což zkracuje výrobní časy.Oblast použití / Příklady aplikacíTyto kolíky se využívají především ve strojírenství a jemné mechanice pro fixaci součástí na hřídelích, spojování pák, čepů a dalších rotačních dílů. Středové rýhování je ideální pro případy, kdy je kolík nalisován ve středovém dílu a jeho hladké konce slouží jako čepy nebo kluzná vedení v postranních částech sestavy.
