Matice čtyřhranná DIN 557 M10 nerez A2

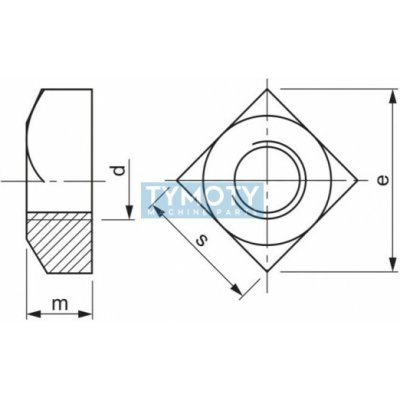

Matice čtyřhranná DIN 557 M10 nerez A2 Matice čtyřhranná dle normy DIN 557 s metrickým závitem M10 je vyrobena z nerezové oceli třídy A2. Tento spojovací prvek se vyznačuje hranolovým tělesem čtvercového půdorysu se sraženou hranou na náběhové straně. Je navržena pro aplikace vyžadující větší dosedací plochu ve srovnání se standardními šestihrannými maticemi a pro snadné zajištění proti pootočení v drážkách nebo vodících profilech. Alternativní označení a identifikace: PID: 716275 Normy: DIN 557, ČSN 021624 Značení: S-M10 4H A2, 4HR A2 M10 RIO Technický kód: DIN 557 A 2 M 10 SW 17 Geometrie a konstrukce Typ závitu: Metrický závit se standardním stoupáním 1,50 mm. Tvar tělesa: Čtyřhranné provedení se sraženými horními hranami pro snížení rizika zachycení. Dosedací plocha: Ploché provedení spodní strany pro optimální rozložení tlaku na podklad. Materiálové složení: Nerezová ocel A2 zajišťující vysokou odolnost proti korozi v běžném venkovním prostředí. ParametrHodnota Průměr závitu (d)M10 Norma DIN557 Norma ČSN021624 Šířka přes plochy (s)17 mm Šířka přes rohy (e)18,9 mm Typ závitumetrický Stoupání závitu1,50 mm Materiálnerezová ocel Pevnostní třídaA2 Povrchová úpravabez úpravy Funkční charakteristika Čtyřhranný tvar matice umožňuje pevné uchopení otevřeným klíčem nebo nasazení do čtvercových otvorů a drážek, kde se matice při utahování sama zablokuje proti rotaci. Díky materiálu A2 je spoj chemicky stabilní a odolává vlhkosti. Oproti šestihranným maticím nabízí vyšší stabilitu v uložení při aplikaci na měkčí materiály nebo do hliníkových profilů. Oblast použití / Příklady aplikací Montáž do hliníkových konstrukčních profilů s T-drážkou. Strojírenské konstrukce vyžadující zajištění matice proti protočení bez použití druhého klíče. Upevňování v elektrotechnice a u venkovních konstrukcí díky korozivzdornosti A2. Přípravky a upínací systémy s vodicími lištami.
