Matice do T drážky DIN 508 M16x18 |10| bez PÚOcelová matice do T drážky dle normy DIN 508 představuje vysoce pevnostní upínací prvek určený pro bezpečné a přesné zajištění obrobků, přípravků a svěráků v drážkách strojních stolů. Tato matice je vyrobena z oceli v pevnostní třídě 10, což jí dodává vysokou mechanickou odolnost pro náročné průmyslové aplikace. Je určena pro zasunutí do T-drážky odpovídající normě DIN 650, kde přenáší upínací sílu ze šroubu nebo svorníku na pracovní stůl stroje.Alternativní... Celý popis
Koupit za 309 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

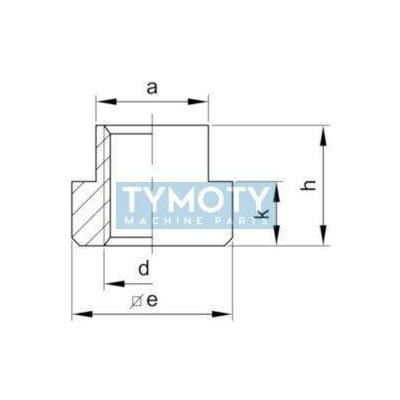

Matice do T drážky DIN 508 M16x18 |10| bez PÚOcelová matice do T drážky dle normy DIN 508 představuje vysoce pevnostní upínací prvek určený pro bezpečné a přesné zajištění obrobků, přípravků a svěráků v drážkách strojních stolů. Tato matice je vyrobena z oceli v pevnostní třídě 10, což jí dodává vysokou mechanickou odolnost pro náročné průmyslové aplikace. Je určena pro zasunutí do T-drážky odpovídající normě DIN 650, kde přenáší upínací sílu ze šroubu nebo svorníku na pracovní stůl stroje.Alternativní označení a identifikace:Kód produktu (PID): 875817Typové označení: S-MT M16x18Odpovídající normy: DIN 508, ISO 299Referenční standard drážky: DIN 650Konstrukční a materiálové vlastnosti:Materiálová báze: Konstrukční ocel bez povrchové úpravy pro zachování přesných tolerancí.Závitová geometrie: Vnitřní metrický závit M16 se standardním stoupáním 2,00 mm.Třída pevnosti: 10 (vysoká pevnost vhodná pro velké utahovací momenty).Tvar tělesa: Optimalizovaný profil s vedením pro stabilitu v drážce a ochranu proti protočení.ParametrHodnotaNorma (DIN)508Norma (ISO)299Jmenovitý závit (d)M16Stoupání závitu2,00 mmŠířka v drážce (a)18 mmCelková šířka (e)28 mmCelková výška (h)20 mmVýška vodící části (k)10 mmMateriálOcelPevnostní třída10Povrchová úpravaBez úpravyOblast použití:Tento typ matic je nezbytnou součástí vybavení pro strojírenskou výrobu, zejména pro frézky, vrtačky, obráběcí centra a lisovací nástroje. Je vhodná pro rychlé a flexibilní upevňování komponent na pracovní stoly a desky opatřené T-drážkami odpovídajícího rozměru.Pokyny k aplikaci:Matice se vkládá do T-drážky z jejího volného konce. Vzhledem k absenci povrchové úpravy je doporučeno matici před použitím lehce nakonzervovat strojním olejem pro usnadnění pohybu v drážce a zajištění dočasné antikorozní ochrany. Při montáži dbejte na to, aby délka zašroubovaného svorníku odpovídala hloubce matice pro plné využití její pevnosti.
