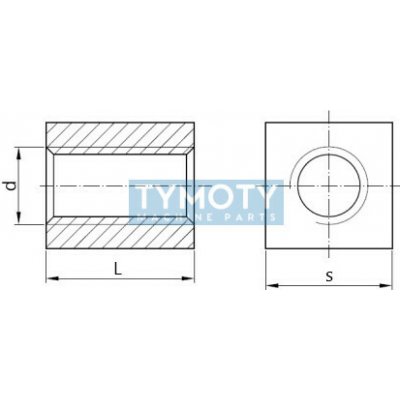

Matice trapézová čtyřhranná levý závit DIN 103 Tr20x4Čtyřhranná matice s vnitřním metrickým trapézovým závitem podle normy DIN 103 je vyrobena z konstrukční oceli C15 bez povrchové úpravy. Tato matice je určena pro transformaci rotačního pohybu na lineární pohyb v součinnosti s trapézovými šrouby s odpovídajícím levým stoupáním. Trapézový závit se vyznačuje robustním souměrným profilem s úhlem 30°, který umožňuje efektivní přenos vysokých axiálních sil při zachování mechanické odolnosti.Alternativní... Celý popis
Koupit za 735 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Matice trapézová čtyřhranná levý závit DIN 103 Tr20x4Čtyřhranná matice s vnitřním metrickým trapézovým závitem podle normy DIN 103 je vyrobena z konstrukční oceli C15 bez povrchové úpravy. Tato matice je určena pro transformaci rotačního pohybu na lineární pohyb v součinnosti s trapézovými šrouby s odpovídajícím levým stoupáním. Trapézový závit se vyznačuje robustním souměrným profilem s úhlem 30°, který umožňuje efektivní přenos vysokých axiálních sil při zachování mechanické odolnosti.Alternativní označení a identifikace:PID: 135779Typové označení: 842804Technický kód: S-M.Tr20x4L 4HEkvivalenty: Matice Tr20x4 levá čtyřhranná, Matice štvorhranná s ľavým trapézovým závitom C15Geometrie a konstrukceProfil závitu: Metrický trapézový závit dle DIN 103 s úhlem profilu 30°.Směr závitu: Levý (LH - Left Hand), určený pro specifické mechanické aplikace vyžadující opačný chod.Tvar těla: Čtyřhranné (kvádrové) provedení, které usnadňuje fixaci matice proti protočení v konstrukčních uzlech.Materiál: Konstrukční ocel C15 se standardní pevnostní třídou pro nepoháněné nebo občasně zatěžované mechanismy.Tolerance: Definována normou DIN 103 pro zajištění funkční vůle a minimalizaci tření.ParametrHodnotaTyp závituTrapézový metrický (Tr)Rozměr závituTr20x4 levýJmenovitý průměr20 mmStoupání závitu4,00 mmŠířka matice (s)40 mmDélka matice (L)50 mmMateriálOcel C15Povrchová úpravaBez úpravy (holá ocel)NormaDIN 103Hlavní výhody a funkční charakteristikaVysoká axiální únosnost: Robustní profil závitu umožňuje přenos značných sil v ose šroubu.Odolnost proti opotřebení: Ploché vrcholy a dna závitu zvyšují životnost součásti při pohybových aplikacích ve srovnání s jemnými závity.Svařitelnost: Materiál C15 umožňuje snadnou montáž přivařením k ocelovým konstrukcím.Jednoduchá fixace: Čtyřhranný tvar eliminuje potřebu speciálních klíčů pro zajištění v drážkách.Oblast použití a příklady aplikacíMatice je primárně určena pro pohybové a silové mechanismy, kde se nevyžaduje samosvornost (v závislosti na podmínkách) a je nutný levý směr posuvu. Typicky se využívá v těchto zařízeních:Vodicí šrouby obráběcích strojů a posuvové mechanismy.Zvedací zařízení, hevery a lisy.Stavěcí mechanismy v průmyslové automatizaci.Svěráky a upínací přípravky.Zemědělská technika a konstrukce jednoúčelových strojů.
