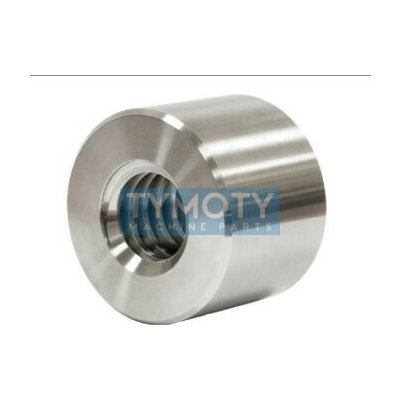

Matice trapézová kruhová DIN 103 Tr12x3 D26xL18 nerez A1 Válcová trapézová matice vyrobena z nerezové oceli 1.4305 (A1) odpovídá normě DIN 103. Tento komponent je určen pro transformaci rotačního pohybu na lineární a přenos axiálních sil. Díky souměrnému profilu s úhlem 30° je matice optimalizována pro funkční spolehlivost v pohybových mechanismech a vodicích sestavách, kde je vyžadována vysoká odolnost proti korozi a dlouhá životnost. Alternativní označení a identifikace: PID: 842657 Typové označení:... Celý popis
Koupit za 260 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Matice trapézová kruhová DIN 103 Tr12x3 D26xL18 nerez A1 Válcová trapézová matice vyrobena z nerezové oceli 1.4305 (A1) odpovídá normě DIN 103. Tento komponent je určen pro transformaci rotačního pohybu na lineární a přenos axiálních sil. Díky souměrnému profilu s úhlem 30° je matice optimalizována pro funkční spolehlivost v pohybových mechanismech a vodicích sestavách, kde je vyžadována vysoká odolnost proti korozi a dlouhá životnost. Alternativní označení a identifikace: PID: 842657 Typové označení: Tr 12x3 DIN 103 Materiálové ekvivalenty: AISI 303, EN 1.4305, Nerez A1 Zápis závitu: Tr12x3, Tr 12 x 3 Konstrukční prvky a materiálové složení: Geometrie závitu: Metrický trapézový závit s úhlem profilu 30° podle DIN 103. Materiál: Austenitická nerezová ocel 1.4305 (A1) se zvýšeným obsahem síry pro vynikající obrobitelnost a stabilitu rozměrů. Profil: Válcové (kruhové) provedení bez přírub, vhodné pro nalisování nebo zajištění do tělesa. Pevnostní charakteristika: Robustní profil s plochými vrcholy a dny pro minimalizaci měrných tlaků. ParametrHodnota Typ závituTrapézový (Tr) Jmenovitý průměr závitu12 mm Stoupání závitu3 mm Vnější průměr matice (D)26 mm Délka matice (L)18 mm MateriálNerezová ocel 1.4305 (A1) NormaDIN 103 Úhel profilu30° Povrchová úpravaBez úpravy (čistý kov) Tolerance7H (standardní) Technická specifikace a vlastnosti: Matice je vyrobena z nerezové oceli třídy A1, která je speciálně legována pro třískové obrábění, což zajišťuje vysokou přesnost vnitřního závitu. Profil DIN 103 definuje přesné tolerance pro zajištění funkční vůle, která je nezbytná pro plynulý chod pohybových šroubů. Nerezové provedení zaručuje odolnost vůči atmosférické korozi a vybraným chemikáliím. Oblast použití: Tento typ matice je určen pro aplikace v lehkém strojírenství, potravinářském průmyslu nebo v laboratorní technice. Typické využití zahrnuje: Vodicí šrouby posuvových mechanismů. Zvedací zařízení a malé lisy. Stavěcí mechanismy v korozivním prostředí. Pohonné jednotky svěráků a upínacích přípravků. Montáž a údržba: Při montáži je nutné zajistit souosost matice s trapézovým šroubem, aby nedocházelo k nerovnoměrnému opotřebení závitu. Doporučuje se pravidelné mazání vhodným plastickým mazivem pro nerezové kontakty (např. s obsahem tuhých maziv), i když nerezová ocel vykazuje dobrou kluznou charakteristiku. Matice není samosvorná ve všech provozních stavech, což závisí na celkovém stoupání a koeficientu tření v soustavě.
