Matice trapézová kruhová DIN 103 Tr14x4 D36xL21Válcová (kruhová) trapézová matice s vnitřním metrickým trapézovým závitem podle normy DIN 103. Tento komponent je vyroben z konstrukční oceli C15 a je určen pro součinnost s pohybovými šrouby pro transformaci rotačního pohybu na přímočarý nebo pro přenos vysokých axiálních sil v mechanických systémech.Alternativní označení a identifikace:Kód produktu: 842608ART: 88089Artikel: 88089 Stahl Rundmuttern mit TrapezgewindeRozměrový zápis: TR 14 x 4 - 36EAN/PID:... Celý popis
Koupit za 172 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

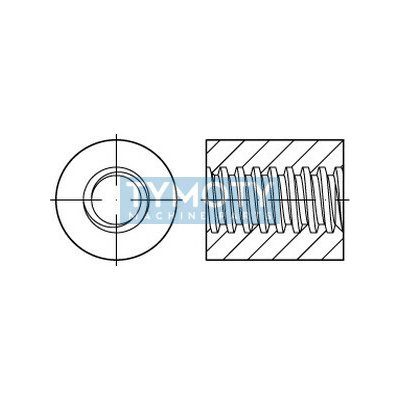

Matice trapézová kruhová DIN 103 Tr14x4 D36xL21Válcová (kruhová) trapézová matice s vnitřním metrickým trapézovým závitem podle normy DIN 103. Tento komponent je vyroben z konstrukční oceli C15 a je určen pro součinnost s pohybovými šrouby pro transformaci rotačního pohybu na přímočarý nebo pro přenos vysokých axiálních sil v mechanických systémech.Alternativní označení a identifikace:Kód produktu: 842608ART: 88089Artikel: 88089 Stahl Rundmuttern mit TrapezgewindeRozměrový zápis: TR 14 x 4 - 36EAN/PID: 842608 / ART88089Konstrukční prvky a materiálové složeníZávit: Jednochodý pravý trapézový závit s profilem 30°.Materiál: Ocel C15 (1.0401), nelegovaná konstrukční ocel vhodná pro méně namáhané aplikace.Provedení: Kruhový (válcový) tvar bez montážních ploch (hladký vnější povrch).Geometrie: Délka matice odpovídá přibližně 1,5násobku jmenovitého průměru závitu (L=1,5d).ParametrHodnotaJmenovitý průměr závitu (d)Tr 14Stoupání závitu (P)4 mmVnější průměr matice (D)36 mmCelková délka (L)21 mmMateriálová specifikaceOcel C15Norma závituDIN 103Úhel profilu30°Povrchová úpravaBez úpravy (černá ocel)Technická specifikaceMatice odpovídá standardu DIN 103, který definuje základní profil, jmenovité průměry a tolerance trapézových závitů. Profil závitu je symetrický s plochými vrcholy a dny, což zajišťuje vysokou robustnost při přenosu axiálního zatížení. Konstrukční ocel C15 poskytuje základní pevnost, u aplikací s vysokou frekvencí pohybu je nutné dbát na zvýšené mazání.Oblast použití / Příklady aplikacíStavěcí mechanismy: Nastavení polohy u obráběcích strojů a přípravků.Zvedací zařízení: Šroubové zvedáky a podpěry s ručním pohonem.Svěráky a lisy: Mechanické upínací systémy.Vodicí mechanismy: Pohyblivé části v zemědělských a lehčích průmyslových strojích.Montáž a údržbaInstalace matice se provádí zalisováním nebo fixací v objímce. Vzhledem k materiálové kombinaci ocel/ocel je nezbytné zajistit kontinuální mazání (vhodné plastické mazivo s přísadami pro snížení tření), aby se předešlo zadírání závitu a nadměrnému opotřebení. Trapézový závit DIN 103 nemusí být ve všech provozních podmínkách samosvorný, což je nutné zohlednit při návrhu konstrukce.
