Popis

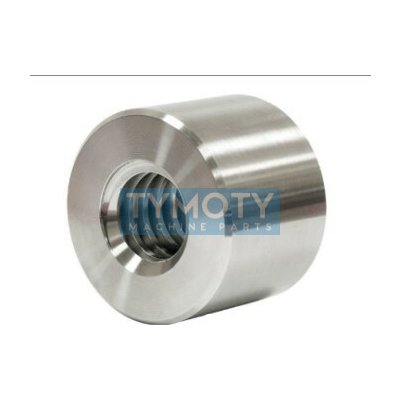

Matice trapézová kruhová DIN 103 Tr16x4 D36xL24 nerez A1Válcová (kruhová) matice s vnitřním metrickým trapézovým závitem dle normy DIN 103, vyrobená z nerezové oceli třídy A1. Tato součástka je navržena pro převod rotačního pohybu na lineární posuv a přenos vysokých axiálních sil v pohybových a vodicích mechanismech. Symetrický profil závitu s úhlem 30° zajišťuje vysokou stabilitu a odolnost konstrukce.Alternativní označení a identifikace:PID: 842658Typové označení: Tr16x4 D36xL24Materiálový kód: 1.4305 (AISI 303)Ekvivalenty: Matice válcová kruhová s trapézovým závitem nerezKonstrukční a materiálové vlastnosti:Typ závitu: Metrický trapézový závit dle DIN 103 se souměrným profilem a úhlem 30°.Materiál: Nerezová ocel 1.4305 (třída A1), která poskytuje základní odolnost vůči korozi a vynikající mechanickou opracovatelnost.Profil závitu: Robustní provedení s plochými vrcholy a dny pro minimalizaci opotřebení při tření.Geometrie: Kompaktní kruhový tvar těla (válcové provedení) bez příruby, vhodný pro uložení do strojních součástí.ParametrHodnotaNormaDIN 103Jmenovitý průměr závitu (d)Tr 16Stoupání závitu (P)4,00 mmVnější průměr matice (D)36 mmDélka matice (L)24 mmMateriálNerezová ocel A1Pevnostní třída (W.Nr.)1.4305Úhel profilu30°Povrchová úpravaBez úpravyFunkční charakteristika:Vysoká odolnost proti opotřebení při pohybovém zatížení díky profilu DIN 103.Určeno pro axiální zatížení v obou směrech pohybu.Nerezové provedení umožňuje aplikaci v prostředích, kde je vyžadována základní korozní odolnost.Vhodné pro vodicí šrouby se střední a vyšší frekvencí pohybu.Oblast použití / Příklady aplikací:Posuvové mechanismy obráběcích strojů a automatizačních linek.Zvedací zařízení, lisy a stavěcí mechanismy.Vodicí šrouby v potravinářském nebo lehkém chemickém průmyslu.Upínací systémy a dílenské svěráky.
