Matice trapézová kruhová přírubová DIN 103 Tr22x5 bronz

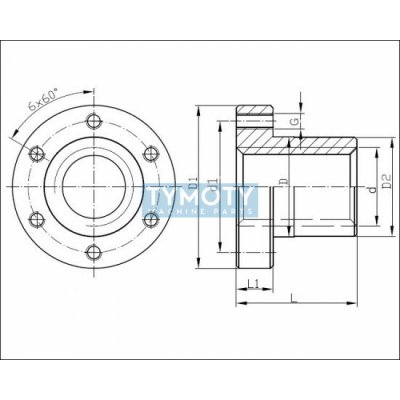

Matice trapézová kruhová s přírubou DIN 103 Tr22x5 bronzBronzová přírubová matice s trapézovým závitem odpovídá normě DIN 103 a je konstruována pro transformaci rotačního pohybu na lineární. Použitý bronzový materiál zajišťuje vynikající kluzné parametry a minimalizuje riziko zadírání (adhezivního opotřebení) v kombinaci s ocelovými trapézovými šrouby. Matice disponuje symetrickým profilem závitu s vrcholovým úhlem 30°, který je optimalizován pro přenos vysokých axiálních sil v obou směrech.Alternativní označení a identifikaceObjednací kód: 842713Typové značení: S-M.Tr22x5 KP BRNormativní specifikace: DIN 103, ISO 2901Identifikační řetězec: Tr22x5, Tr 22 x 5Geometrie a konstrukční prvkyProfil závitu: Metrický trapézový závit se souměrným profilem dle DIN 103.Úhel profilu: 30° pro efektivní přenos síly a nízké tření.Konstrukce těla: Válcové (kruhové) provedení s integrovanou upevňovací přírubou.Materiálové složení: Kluzný bronz, vhodný pro trvalé zatížení a pohybové aplikace.Povrchová úprava: Přírodní bronz bez další povrchové úpravy pro zachování kluzných vlastností.ParametrHodnotaZávit (d x P)Tr22x5Jmenovitý průměr22 mmStoupání závitu5,00 mmNormaDIN 103MateriálBronzTyp maticePřírubová kruhováÚhel profilu závitu30°Směr závituPravý (standardní)Povrchová úpravaBez úpravyFunkční charakteristikaBronzové matice se vyznačují vysokou odolností proti opotřebení při pohybu pod zatížením. Oproti ocelovým maticím vykazují nižší koeficient tření a jsou schopny absorbovat drobné nečistoty do povrchu materiálu, čímž chrání povrch šroubu. Samosvornost matice závisí na kombinaci stoupání závitu, mazání a úhlu stoupání šroubovice; při stoupání 5 mm u průměru 22 mm je nutné posoudit konkrétní provozní podmínky pro zajištění bezpečnosti proti samovolnému pohybu.Oblast použití a příklady aplikacíMatice je určena pro široké spektrum pohonových a polohovacích mechanismů v průmyslu. Mezi typické aplikace patří:Posuvové mechanismy obráběcích strojů a tvářecích lisů.Zvedací zařízení, šroubové hevery a manipulační technika.Vodicí šrouby lineárních os a stavěcích mechanismů.Svěráky a upínací systémy s vysokým požadavkem na upínací sílu.Pokyny k aplikaci a údržběPro zajištění dlouhé životnosti a eliminaci trhavých pohybů (stick-slip efekt) je nezbytné pravidelné mazání vhodným mazivem (např. plastická maziva s přísadami EP nebo tuhými mazivy na bázi MoS2). Při montáži je nutné zajistit přesnou souosost šroubu a matice, aby nedocházelo k nerovnoměrnému zatěžování závitových ploch a nadměrnému jednostrannému opotřebení.
