Matice trapézová šestihranná DIN 103 Tr14x4

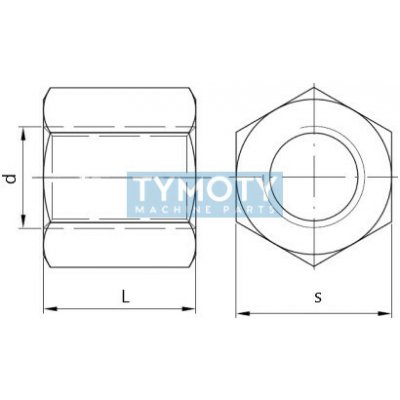

Matice trapézová šestihranná DIN 103 Tr14x4 Šestihranná matice s metrickým trapézovým závitem podle normy DIN 103, vyrobená z konstrukční oceli C15. Tento komponent je určen primárně pro transformaci rotačního pohybu na lineární posuv a pro efektivní přenos axiálních sil. Robustní profil závitu se symetrickým vrcholovým úhlem 30 stupnu zajišťuje vysokou odolnost proti opotřebení a mechanickému namáhání v pohybových mechanismech. Alternativní označení a identifikace: Objednací kód (PID): 842739 Typové označení: S-M.Tr14x4 6H Závitové značení: Tr 14x4 Norma: DIN 103 (ISO ekvivalent pro trapézové závity) Geometrie a konstrukce Profil závitu: Symmetrický trapézový profil s vrcholovým úhlem 30 stupnu, vhodný pro vysoké axiální zatížení. Šestihranný tvar: Konstrukce umožňuje snadnou instalaci a seřizování pomocí standardních maticových klíčů (velikost 22 mm). Materiál: Kvalitní nízkouhlíková ocel C15 (1.0401) s dobrou obrobitelností. Povrchová úprava: Bez povrchové úpravy, povrch je standardně chráněn konzervačním olejem. ParametrHodnota Typ závituMetrický trapézový (Tr) Jmenovitý rozměrTr14x4 Stoupání závitu4,00 mm Délka matice (L)21 mm Šířka matice (s) - klíč22 mm Tolerance závitu6H MateriálOcel C15 Pevnostní třídaC15 NormaDIN 103 Směr závituPravý Funkční charakteristika Matice je navržena pro aplikace vyžadující přesný přenos pohybu. Na rozdíl od běžných spojovacích závitů disponuje trapézový profil DIN 103 plochými vrcholy a dny, což zvyšuje styčnou plochu a odolnost proti zadření při zatížení. Pevnostní třída C15 je optimální pro standardní průmyslové aplikace, kde není vyžadována extrémní tvrdost bronzových slitin. Oblast použití / Příklady aplikací Vodicí mechanismy: Posuvové šrouby obráběcích a tvářecích strojů. Zdvihací technika: Ruční i motorové zvedáky a hevery. Dílenské vybavení: Upínací mechanismy svěráků, lisů a stahováků. Stavěcí prvky: Mechanické systémy pro výškové a polohové nastavení. Montáž a údržba Při montáži je nutné zajistit přesnou souosost matice s trapézovým šroubem, aby se zabránilo nerovnoměrnému opotřebení závitových ploch. Pro zachování plynulého chodu a dlouhé životnosti je nezbytná pravidelná lubrikace vhodným mazivem (olej nebo plastické mazivo s přísadami pro vysoké tlaky). Matice se utahuje a fixuje pomocí standardního klíče velikosti 22 mm.
